29 Жовт. 2010 - Кабель EQDIRECT - своими руками!

 Автор DarKFighter 29 Жовтня 2010, 17:25:00 9968 переглядів Друк
ОТКАЗ ОТ ОТВЕТСТВЕННОСТИ: Вы можете использовать информацию ПОЛНОСТЬЮ НА СВОЙ СТРАХ И РИСК. Информацию предоставляется "КАК ЕСТЬ" БЕЗ КАКИХ-ЛИБО ГАРАНТИЙ, предусмотренные законом, явных или подразумеваемых, включая любые гарантии товарной пригодности или соответствия какому-либо назначению. Ни в коем случае автор не несет ответственности за любые прямые, штрафные, специальные, случайные или косвенные убытки или ущерб любого рода.
ВНИМАНИЕ: Изменение цепи управления может привести к аннулированию возможной гарантии на монтировку. Используйте эту информацию на свой страх и риск. Изменения связаны с непосредственным доступом к шаговому двигателя управления вашей монтировкой. Любые неправильное управление или неправильная команда, неверный параметр или неадекватные данные, переданные на монтировку, могут случайно активировать шаговые двигатели и позволить им вращаться свободно, нанося таким образом повреждения любого оборудования, подключенного к монтировке. Также возможно, что неадекватные или недействительных данные, переданные на монтировку, могут привести к генерации прошивкой последовательностей неправильных импульсов управления для двигателей, приводя к их перегреву. Убедитесь, что вы выполняете модификации и тестирования в то время, когда на монтировку не прикладываются никакие физические нагрузки, а также отсутствует прикрепленное оборудование. Немедленно отключите питание в случае такого исхода событий либо если вы заметили какие-либо необычные звуки, идущие от моторов.
После покупки монтировки HEQ5 либо EQ6 возникает естественное желание расширить функционал. В первую очередь это касается обладателей модели SynTrek. Платить за пульт не хочется, а вот Go-To вещь приятная и желаемая. Поэтому наверняка все пользователи хоть раз слышали о проекте EQMOD. Итак начнем. В первую очередь необходимы базовые умения пользоваться паяльником и читать принципиальные схемы. Подробную документацию можно найти на eq-mod.sourceforge.net (сайт проекта). Приведу лишь выдержки. Нас интересует схема с использованием последовательного порта на ПК:
Однако я пребываю в недоумении почему авторы применили электролитические конденсаторы на 10 мкФ, в то время как в даташите на микросхему указаны номиналы в 1 мкФ. Поэтому я применил конденсаторы на 1 мкФ, что соответствует рекомендациям производителя.
Вот что нам потребуется для сборки:
и разъемы:
Разъем RJ-45 обжат по стандарту А: бело-оранжевый, оранжевый, бело-зелёный, синий, бело-синий, зелёный, бело-коричневый, коричневый. Сборку я решил проводить на монтажной плате - для повторения требуется минимум знаний и усилий. Да, это не так красиво как вытравленные дорожки и зеленый лак, но для наших целей вполне подойдет такое решение. У меня уже была заготовлена плата с контактной площадкой, поэтому я использовал её. Я рекомендую использование таких площадок, так как они позволяют во-первых избежать нагрева микросхемы, а во-вторых микросхема подлежит быстрой замене.
Далее, необходимо припаять конденсаторы (4шт.) руководствуясь следующей схемой:
Вместо дорожек я использовал залуженные ножки самих компонентов, а также короткие перемычки из проводов:
После припайки конденсаторов необходимо установить стабилизатор напряжения 7805 (либо в нашем случае КРЕН5А). Распиновка - смотрим со стороны надписей: слева вход +12В, центральный земля, справа выход +5В:
!!! ВНИМАНИЕ !!! Будьте предельно осторожны, не оставляйте "сопли" из припоя, так как замыкание линии +12В на внутреннюю логику TTL уровней может вывести её из строя. Это также касается и электроники внутри монтировки.
Также можно добавить два конденсатора номиналом от 2,2 до 100 мкФ (какие найдете, желательно не меньше 10 мкФ) параллельно входу и выходу стабилизатора.
Теперь основной блок готов, переходим к подключению разъемов. Распиновку серийного порта на ПК вы видите на основной принципиальной схеме. Соответствие разъемов DB-9 to RJ-45 приведено ниже:

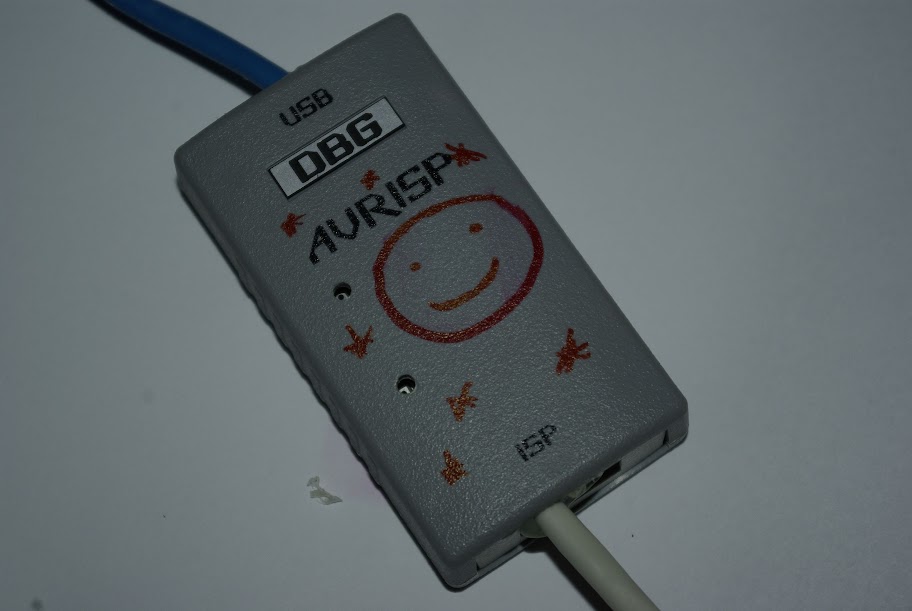

У меня получилось так: Синий+бело-оранжевый - земля. Коричневый+бело-коричневый - +12В. Зеленый и бело-синий - прием-передача. В целом плату можно считать законченной. Дальше для удобства и красоты её можно вырезать и засунуть в подходящую по размерам пластиковую коробку. У меня в закромах родины нашлась одна из-под сгоревшего (как можно видеть по смайлу) программатора:

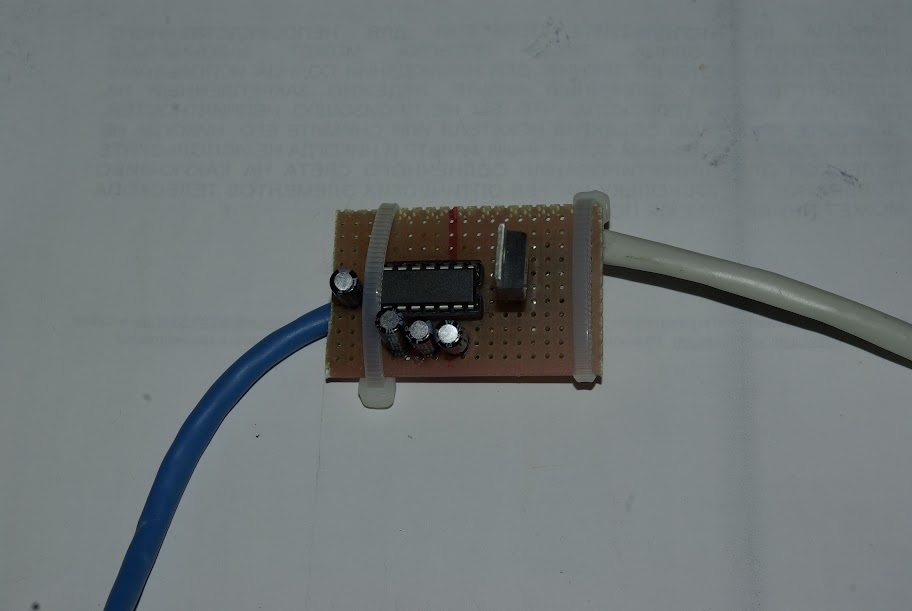

Фиксируем хомутами кабели:
и фиксируем (я использовал жидкие гвозди) саму плату с кабелями внутри корпуса. Смайлик показывает что все готово к работе!
!!! ВНИМАНИЕ !!! Пожалуйста, перед тестом прозвоните все соединения и соседние контактные площадки чтобы убедиться в отсутствии непредусмотренных соединений. Убедитесь в том что на монтировке нет установленного оборудования и будьте готовы в экстренном случае быстро выключить питание.

Коментарі *

1) Re: Кабель EQDIRECT - своими руками!
Автор d_w 08 Травня 2011, 09:48:53
"Разъем RJ-45 обжат по стандарту А: бело-оранж, оранж, бело-зел, синий,
бело-синий, оранж, бело-кор, кор."
Опечатался: последний орандж нужно поменять на зелёный.
2) Re: Кабель EQDIRECT - своими руками!
Автор vvv2007 03 Серпня 2011, 15:19:45
Блин, как все сложно... SynTrek обычто берут те, которые знают, что пульт SynScan - фича для начинающих. Поcле покупки берется data-шнурок на PL-2303 или FT232 и после пары тычков паяльником наступает счастье!  KISS-принцип рулит;) Вот еще тут http://www.astronomy.ru/forum/index.php/topic,44256.0.html полезное есть.
