25 Квт. 2005 - Изготовление и установка подсвечиваемого перекрестия в искатель 8х50 производства НПЗ.

 Автор Yvk 25 Квітня 2005, 01:47:00 13833 переглядів Рейтинг: (3 Оцінки) Друк

(Обновление 25.04.2005)

Давно намеревался сделать подсветку перекрестия в данном искателе. Заводское практически бесполезно, его отлично видно днем и с большим трудом, но таки заметно на засвеченном городском небе, а вот при выезде под сколько-нибудь темное небо нити совершенно не видны.

Приходится каждый раз изворачиваться, подсвечивая красным фонариком в объектив искателя как при выставлении его в параллель к оси телескопа, так и при попытках привести уже найденный объект в центр поля и т.о. в поле зрения окуляра. (Максимальный размер поля с 32мм плесслом составляет всего ~1 градус на моем МАК-е). Появление темы на форуме "Звездочета", а также воспоминания о последних "боданиях" с искателем на морозе под минус 30 и о посылаемых в его адрес "разнообразных нехороших словах и выражениях", привели, наконец, к тому что я взял в руки заброшенные было дрель и рашпиль и окончательно решил: либо выпиливаю светящийся крест, либо >:-E #$%@... нда... :D

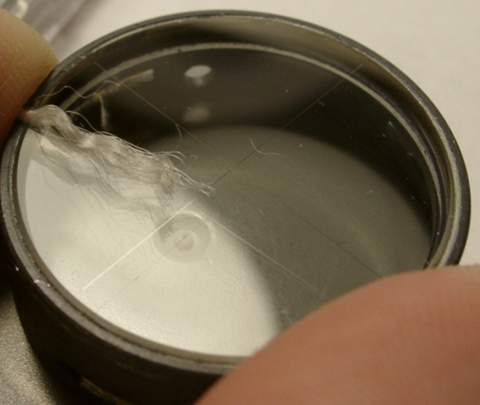

Как выяснилось, заводской крест нитей нанесен на стеклышко таким методом, что он принципиально не поддаётся подсветке чем-либо. Возможен конечно вариант с созданием слабой подсветки фона, так чтобы перекрестие выглядело бы более темным. Но в действительности подсветка нужна не такая уж и слабая, и в ней легко утонут и слабые звезды, и тусклые туманные объекты.

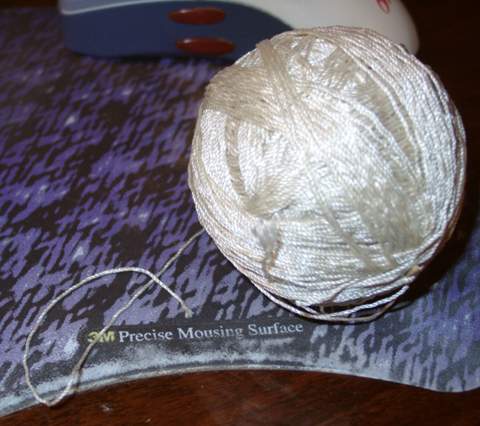

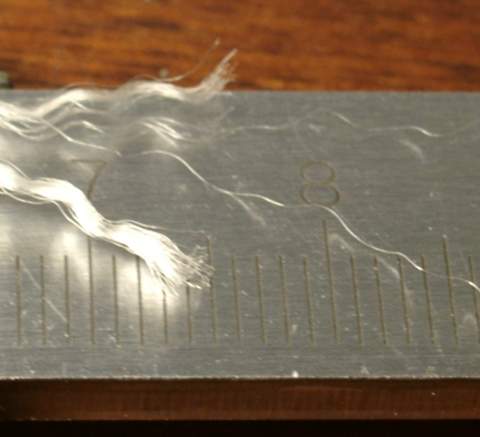

Значит, заводское перекрестие должно отправиться в шухлядку, а на его месте нужно попытаться натянуть крест из тонких волосков и как-то заставить его светиться. После нескольких экспериментов я остановился на волокнах выдернутых из отрезка такой вот белой капроновой нитки







Они прекрасно подсвечиваются светодиодом при расположении последнего вблизи плоскости креста. Это означает, что светодиод будет светить практически перпендикулярно оси искателя и в окуляр, в принципе, не должно будет попасть слишком много паразитных лучей.

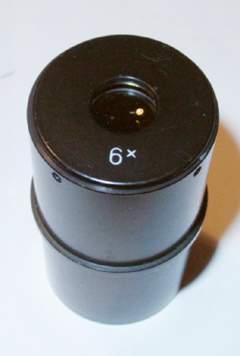

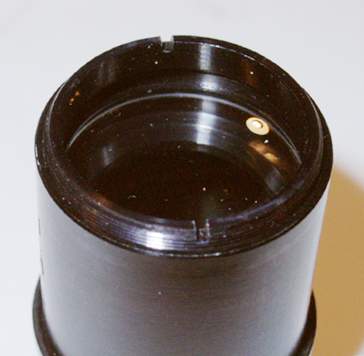

В качестве оправки для натяжки волосков я взял ... гайку крепления полевой линзы микроскопного окуляра 6х с посадкой 30мм <8-O.



Такой странный выбор объясняется тем, что у меня был разбомбленный окуляр, у которого была взята на видоискатель к Зениту "глазная половина" со склейкой, а оставшиеся запчасти валялись без дела. В поисках подходящего колечка я и наткнулся на них, естесственно "совершенно случайно". Хотя, на барахолках эти окуляры продаются практически на вес и, в принципе, совсем не жаль было пожертвовать и целый окуляр на такое благородное дело, как светящийся крест нитей в искателе :).

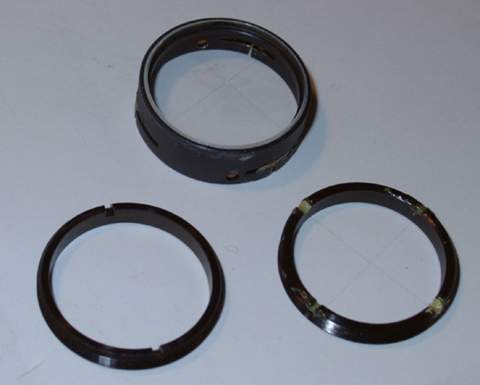

Процедура натяжки волокон многократно описана в книгах и в сети, поэтому добавлю только, что в качестве "операционного стола" при этой работе я использовал пластиковый футлярчик от фотопленки, гайку к нему прикрепил четырьмя узкими полосками изоленты, также с помощью кусочков изоленты производилось предварительное закрепление натянутых волокон. В конечном итоге получилось вот такое перекрестие (справа внизу):



Внешний диаметр гайки равен 27.8мм, при этом она свободно, с очень небольшим зазором проходит в трубку где ранее располагалось родное перекрестие, но не держится там. Закрепить ее можно было бы с помощью нескольких уплотняющих прокладок в сумме с клеем или лаком. Но у меня не было желания снова возиться с липкими субстанциями, поэтому я решил зажать колечко в трубке с помощью трех винтов.

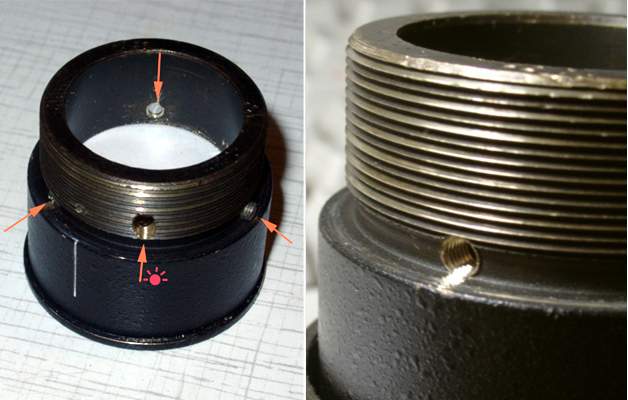

Заводское перекрестие находилось в районе, где оканчивается резьба, соединяющая окуляр с трубой искателя. В этом месте я просверлил три отверстия ф=2.5мм, через равные промежутки вдоль окружности, и нарезал в них резьбу М3.

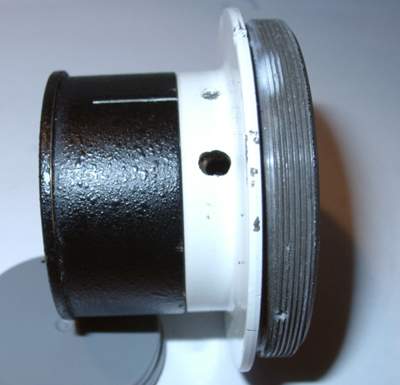

Отверстие для светодиода чуть больше в диаметре просверлил при трубке фокусера окуляра вкрученной во фланец, крепящий ее к трубе искателя:



Пришлось слегка расширить это отверстие надфилем, так чтобы светодиод свободно проходил в него и при этом располагался непосредственно перед кольцом с нитями.

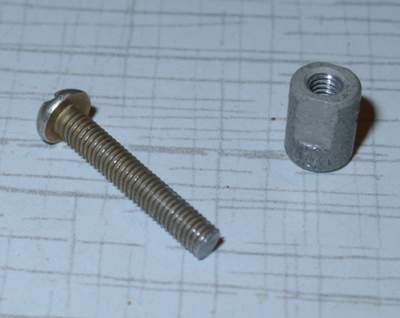

С изготовлением мелких винтиков-шпилек тоже не возникло особых проблем. Для крепления заготовки (коей послужил обыкновенный винт м3) в тисках использовал стойку для монтажа печатных плат, но можно было и закрепить накрутив пару-тройку обычных гаечек:

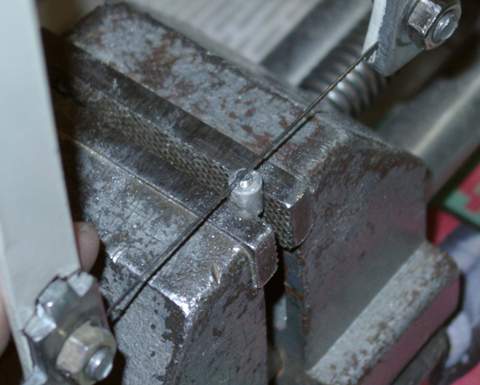

Шлиц пропиливается лобзиком по дереву :) :

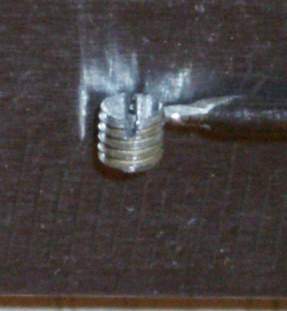

В итоге получается вот такой пусть и слегка шероховатый, но вполне функциональный винтик, на все операции по его изготовлению ушло не более 3-4 минут:

Все детали готовы, пора собрать и протестировать конструкцию. Перекрестие я сориентировал так, чтобы светодиод светил под углом примерно 45 градусов к каждой из нитей, но не вдоль одной из них и перпендикулярно другой. На скорую руку припаял светодиод последовательно с сопротивлением 150 Ом к разьёму типа "Крона" и подключил его к блочку питания дающему 3В. Вставив светодиод в подготовленное для него отверстие, увидел в окуляр следующую картину:

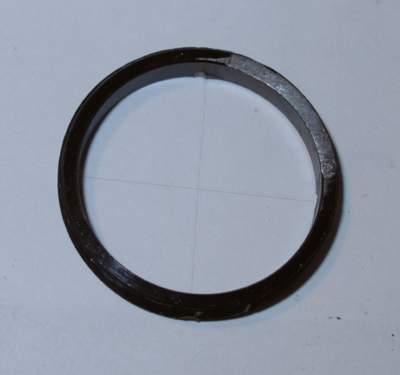

Так как светодиод расположен непосредственно за колечком с перекрестием, ближе к объективу, то большая часть паразитной засветки отсекается этим самым кольцом. Нет необходимости в установке каких-то дополнительных диафрагм. В реальности, блик (слева) напротив светодиода не столь сильно бросается в глаз по сравнению с фотографией. Но через несколько дней, от нечего делать я все-таки опять разобрал искатель в поисках его источника. Оказалось, что усиленно бликует фаска сделанная с внутренней стороны использованной гайки от микроскопного окуляра. Решил устранить проблему в корне и просто спилил часть гайки надфилем до исчезновения фаски. Блестящий алюминий в последствии зачернил маркером.

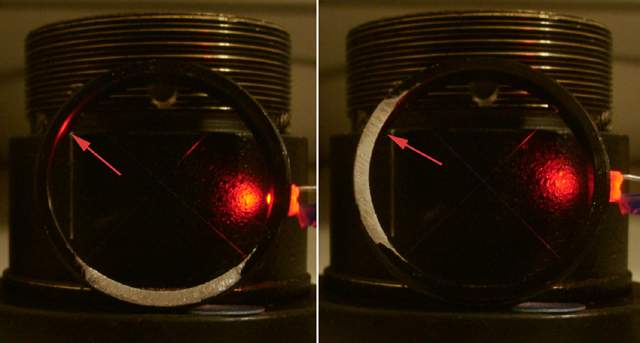

Исследование разницы в бликовании с фаской и без:

Окончательный результат всех трудов, после установки перекрестия обратно и сборки окуляра (легко разборное/сборное крепление креста винтиками оказалось очень кстати):

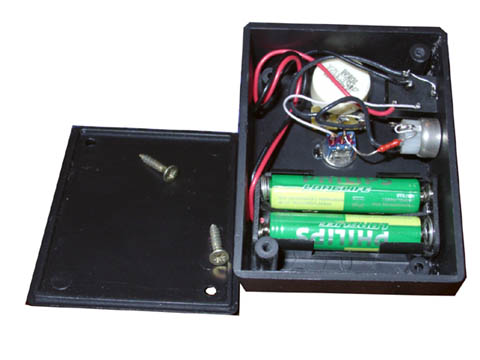

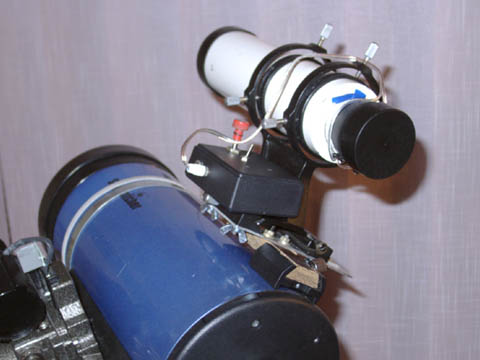

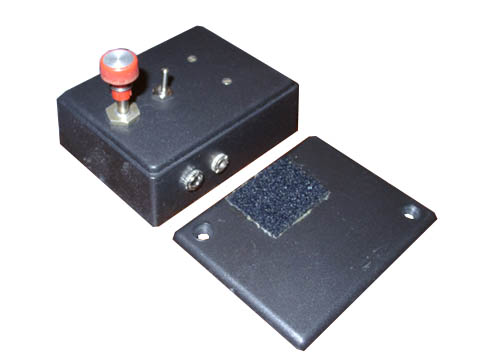

Регулятор яркости подсветки состоит из переменного резистора на 10кОм соединенного последовательно с резистором на 150Ом, тумблера и пары разъемов. Эти элементы, вместе с отсеком для двух батареек ААА, размещены в небольшой пластиковой коробочке. Разъем, предназначенный для подключения внешнего питания от 3В до 6В, имеет размыкаемую пару контактов для отключения цепи с батарейками при вставленном штеккере.

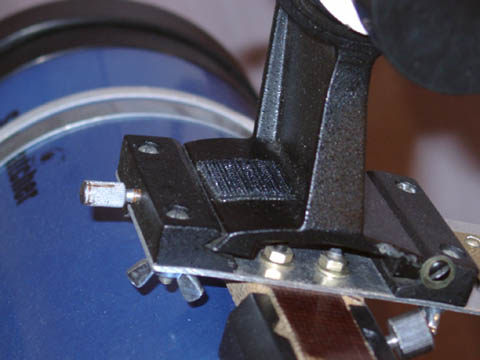

Коробочка держится на основании стойки искателя при помощи "липучки" для одежды. :)



Коментарі *

1) Re: Изготовление и установка подсвечиваемого перекрестия в искатель 8х50 производства НПЗ.
Автор SpaceBoy 16 Січня 2008, 13:55:26
хотелось-бы дополнить, светодиод лучше ставит несколько ближе к окуляру искателя и под углом (чтоб свет равномерно освещал перекрестье)
разумеется если есть такая возможность...
и желательно светодиод ставить в матовом корпусе...
