Тема: Телескопостроение, нужна помощь. (Прочитано 96236 раз)

Никитос

Цитата: Naboka Igor від 16 Квітня 2012, 23:03:43

Контраргументы на отв.457.
У вас, что монтировка с гоу-ту, что так беспокоит перекладка свободно вращающегося ключа?

Нет., но, скажем так, от гоу-ту никто не застрахован, хотя, наверное, у меня просто заговорили в душе иные требования, может, даже, эстетические..

Коли так, может быть, хотя бы переместить хомут на апикальную часть? Все равно так душе спокойнее... Так или иначе будет винт хомута задевать червяка, а при таком расположении-нет..
П.С. Это просто рисунок, тут много косяков..

Никитос

И еще, как такой вариант, возвращаясь к теме простого болта? Или туда же, к первому? (в топку)

Naboka Igor

Цитата: Никитос від 18 Квітня 2012, 16:20:57

хотя, наверное, у меня просто заговорили в душе иные требования, может, даже, эстетические..

Эстетика говорите

А как же с конструированием?

Никитос

Цитата: Naboka Igor від 19 Квітня 2012, 20:20:03

Цитата: Никитос від 18 Квітня 2012, 16:20:57
хотя, наверное, у меня просто заговорили в душе иные требования, может, даже, эстетические..

Эстетика говорите А как же с конструированием?

А тут-то (на фото) все вроде нормально

Naboka Igor

Кто реально может выточить такое кольцо? Материал прошу не обсуждать, да бронза, да большое, да все пропито...
Более точное согласование марки бронзы, через ЛС.
Там где заказал, уже полгода точат лапшу на уши $:-\$
Спасайте! Не безвозмездно конечно

Edward

V lichke...

Naboka Igor

Цитата: Edward від 20 Травня 2012, 20:26:57

V lichke...

Ответил. Спасибо Америка!
Эд! Это пипец. Мне ведь ждать уже надоело, собирать нужно.
Неужели у нас все так плохо?
А в общем да. На слово медь и бронза алкашей колбасить начинает.

S.Fire

Где можно нарыть пружины для юстировочного механизма зеркала? Подскажите пожалуйста.

novik

На авторынке.

Grew

Я использовал клапанные пружины от двигателя ВАЗ-2108.

S.Fire

Ага, спасибо!

Stalker

Цитата: S.Fire від 21 Травня 2012, 10:57:43

Где можно нарыть пружины для юстировочного механизма зеркала? Подскажите пожалуйста.

Или заказать, если знаете параметры.
Хотя бы габаритные.

Naboka Igor

Вопрос.
Интересует возможность использования не шаговых двигателей для привода монтировки и системы управления. Синхронные или серво, без дискретности хода.
Шаговые, прошу не обсуждать.
За ранее спасибо.

ds40a

Цитата: Naboka Igor від 18 Червня 2012, 21:54:14

Вопрос.
Интересует возможность использования не шаговых двигателей для привода монтировки и системы управления. Синхронные или серво, без дискретности хода.
Шаговые, прошу не обсуждать.
За ранее спасибо.

Возможность есть, но удовольствие не из дешевых. Самая важная и дорогая часть - датчик угла поворота.

Вот http://www.siderealtechnology.com/ServoII.html коммерческая реализация привода. И выдержка от туда

Цитувати

You must use High Resolution encoders, about 13 million ticks per rev. These are available at Renishaw, and other encoder manufacturers.

Цитувати

Вы должны использовать датчики высокого разрешения, около 13 миллионов импульсов на оборот. Они доступны у Renishaw, и других производителей датчиков.

Diskus имеет опыт использования Renishaw. Он и цену может точно озвучить.

http://www.astroclub.kiev.ua/forum/index.php?topic=477.msg129837#msg129837

Naboka Igor

Спасибо за информацию.
Я с такими на работе сталкиваюсь. Да дорого, это точно и компактных решений не встречал. Моторы большие, для машин с энкодером внутри.
А если использовать двигатель синхронный (асинхронный) с управлением через преобразователь частоты Danfoss?

Diskus

Энкодер не обязательно должен стоять на оси монтировки , он может быть на валу двигателя .
В таком случае учитывая суммарное передаточное , энкодеру достаточно 500 отсчетов на оборот .
Мелкие серваки с редукторами и энкодерами стоят около 100-150 баксов , покрупней 200-250 .

Правда точность ведения будет не слишком высокой , ок +-5" , но автогидирование все исправит .
Платить 1500-2000 баков за милионные энкодеры на вал монтировки рука не поднимается

Naboka Igor

А еще модуля управления серво. В общем понятно. $:-\$
Другое дело подвернется, буду знать.

novik

Мое мнение, если конечно оно кому то интересно, таково:
самый дешевый и надежный способ качественного привода
1. плата управления от Eq-6
2. два шаговика
3. шнурок EQMOD
в эку моде выставляем нужный коэффициент редукции, и радуемся жизни при помощи кучи программ для го-ту и гидежа.

azgard

Всем привет!
У меня проблема со шлифовкой зеркала.
С самого начала шлифовки на поверхности на фоне общей ровной матовости появлялись точки. При чем, когда сошлифовывались одни, появлялись другие. Из за этого шлифовка №12 длилась около 6 часов. Затем, не добившись эффекта, перешел на №6. Поначалу казалось, что точки стали сошлифовываться, но потом я заметил повторение истории с 12м номером (около 6 часов шлифовки №6) и перешел на М40, так как решил, что проблема связана с грязными порошками, а М40 мне достался из другого источника.
Точки стали сошлифовываться, но новые снова появляются. (прошло 4 часа шлифовки М40).
В целом, с переходом на каждый следующий абразив, размеры точек уменьшались.
Скажите, пожалуйста, так и должно быть? (..и я впустую стер 3.5мм стекла на шлифовальнике + почти 0.7кг абразива) Или, если нет, как от них избавиться?

Фото после 4х часовой шлифовки М40:
10х окуляр микроскопа:

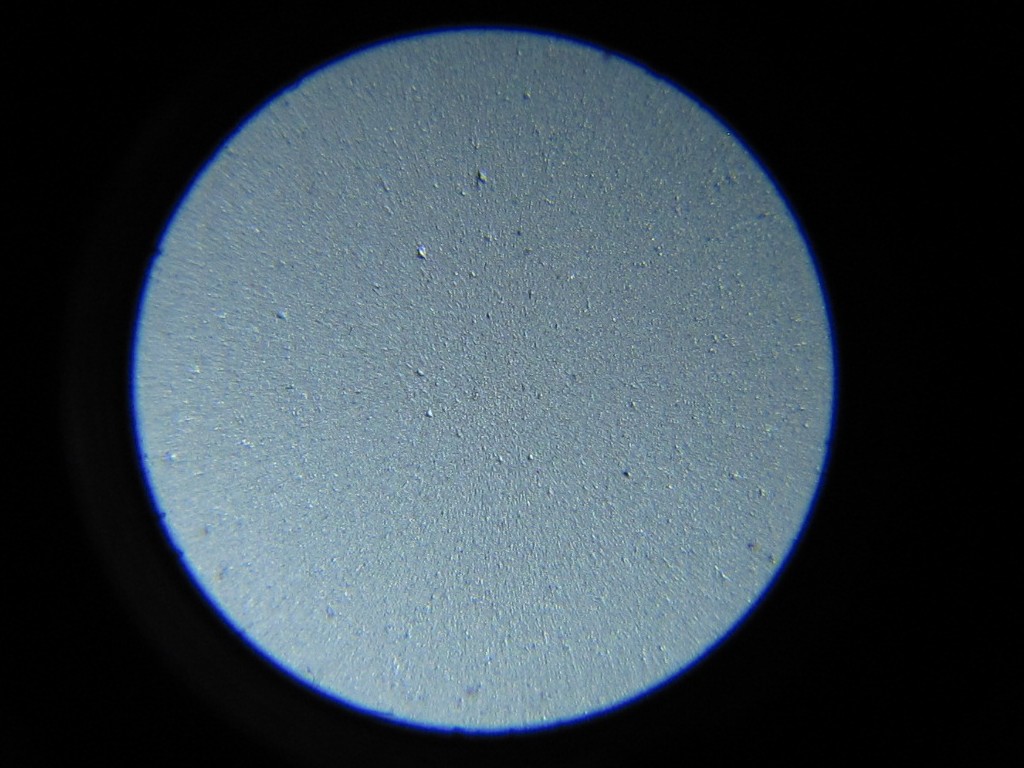

Центр:

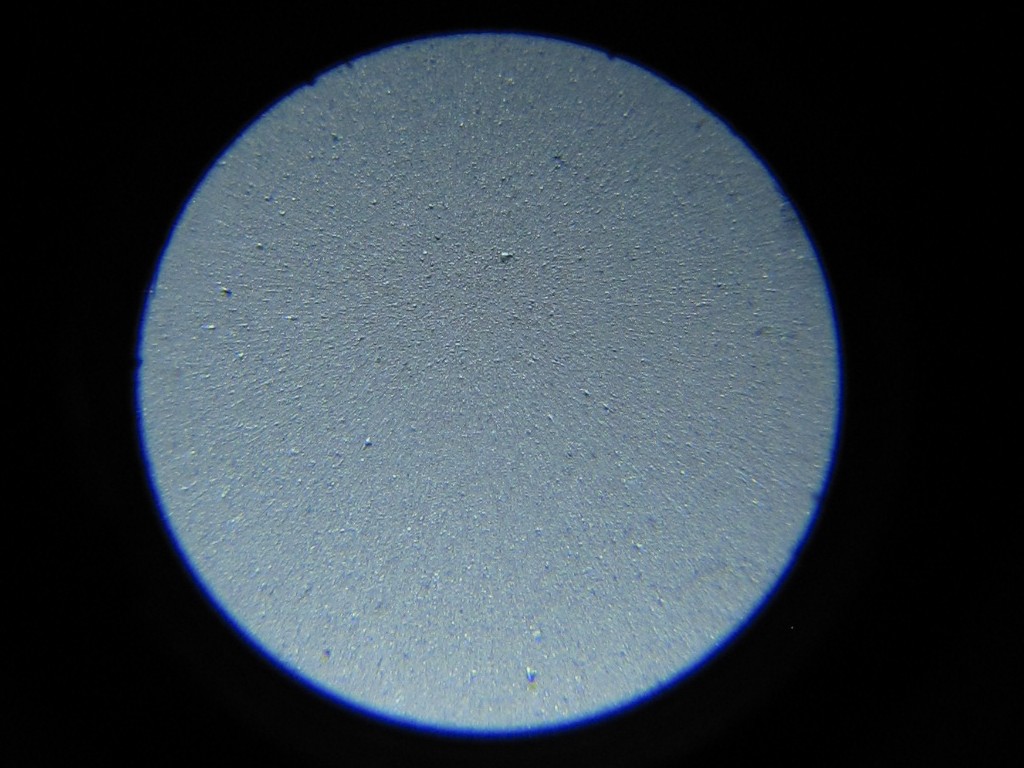

Середина:
http://4put.ru/pictures/max/364/1120848.jpg

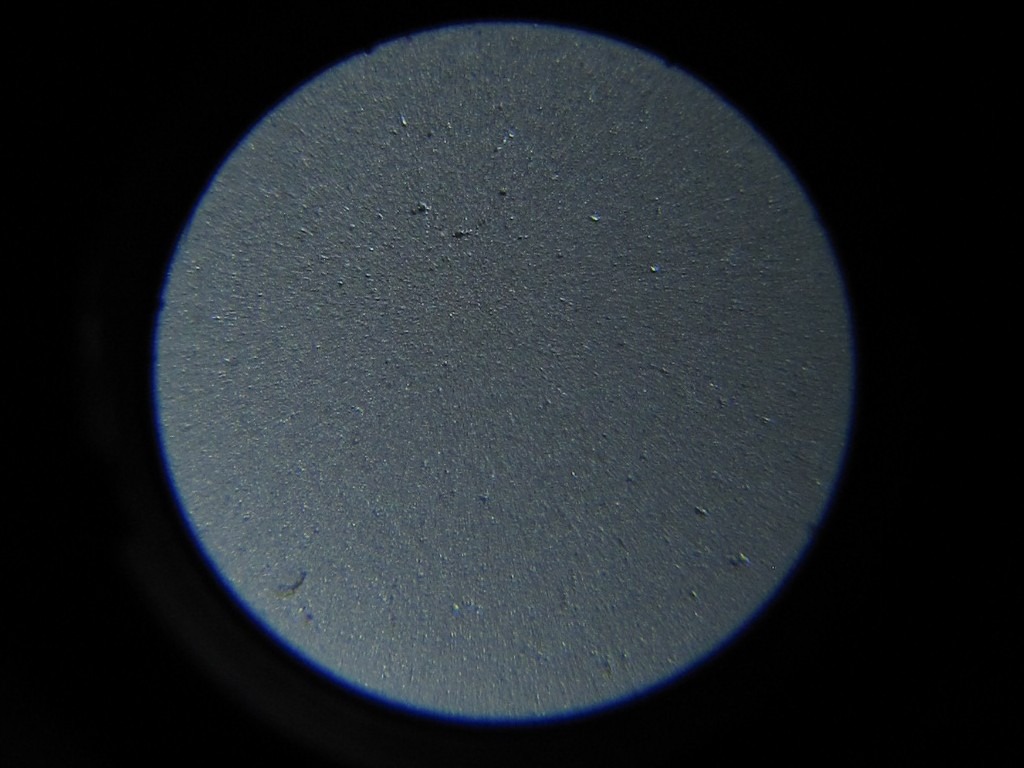

Край:
http://4put.ru/pictures/max/364/1120849.jpg

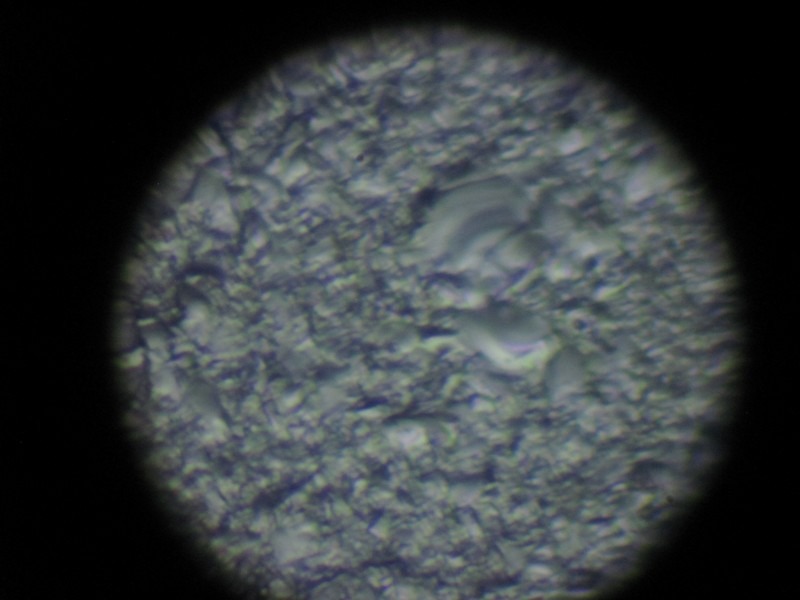

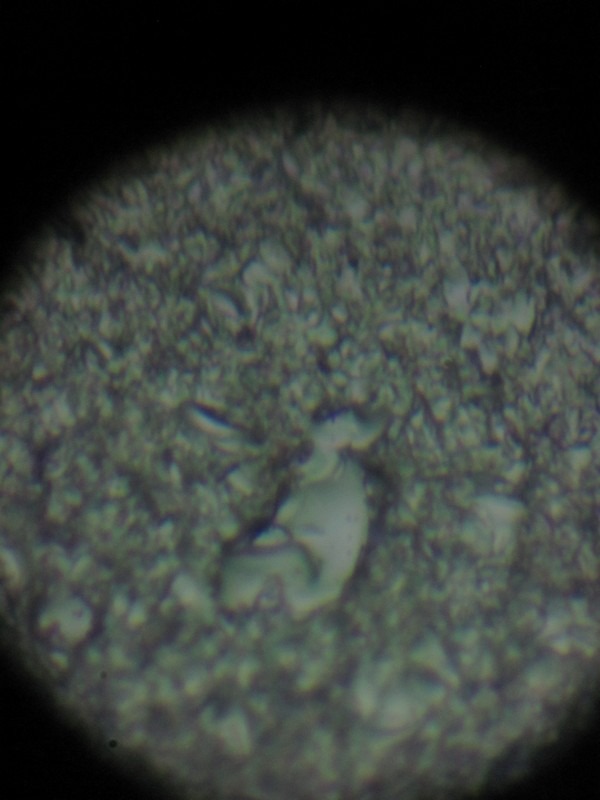

Микроскоп, увеличение 80х, точки:
http://4put.ru/pictures/max/364/1120851.jpg
http://4put.ru/pictures/max/364/1120854.jpg

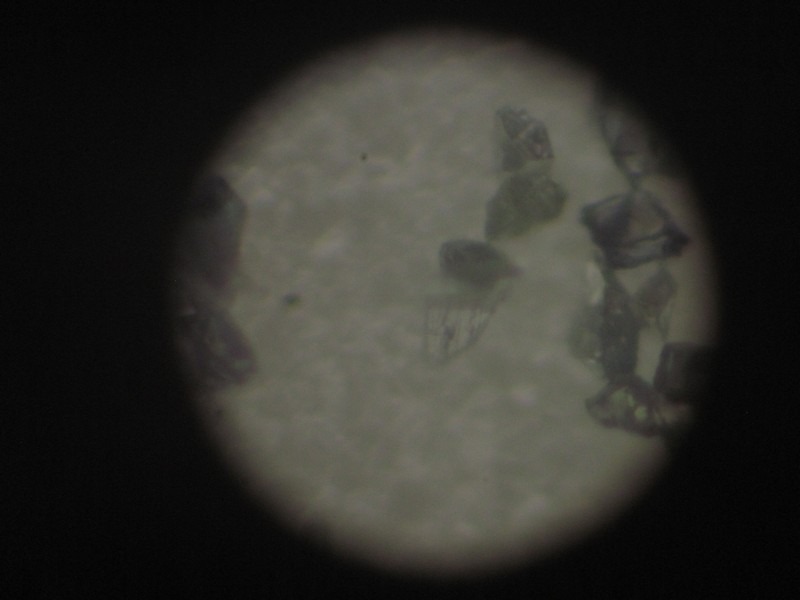

Микроскоп, увеличение 80х, зерна М40:
http://4put.ru/pictures/max/364/1120856.jpg

UPD. При фотографировании увеличение стало больше

nefton

не нашол аналогий между точками на первых фото и снимками в микроскоп. точки выглядят выщербленными, а на микроскопных снимках чтото непонятное. потом поверхность от шлифовки должна быть в рисках. тоесть рисок мы не видим, а точки видим... следовательно точки на порядок и более больше рисок. От нечистого порошка вероятно должны быть риски, а не точки. Возможно это свойство стекла откалыватся?... надо думать
