Цитата: faddy від 25 Серпня 2016, 21:41:41

У меня на днях придут платы для CAM86

Приветствую. А лишней там не останется?

hyperion

Да идея хорошая с обогревом. Надо будет подумать над этим. Надо сказать влажность была приличная сегодня ночью. Росы много выпало но вторичка не запотела. На -1 отснял штук 20 кадров по 4 минуты, стекло не потело. Камеру надо снова разбирать - на сенсоре видел кристалики льда. Надо будет просушить силикагель наверное в микроволновке.
Подскажите плз по некоторым вопросам.
1. По поводу закрытия камеры в морозилке - если холодильник с nofrostом то такой метод тоже будет работать? Положить туда камеру на 10-15 минут и после того как выморозиться стараясь не вытаскивая из морозилки закручивать камеру?
2. Под конец сессии когда уже разогревал камеру услышал что мосфет который управляет пельтье начал немного попискивать? Это критично или можно забить?)
Вот что получилось

Ньютон levenhuk 200F5
корректор Baader RCC1
Астрокамера Cam85M t -1гр
Внеосевик qhy5-ii
Стек из 24х4минуты. Флеты 20 дарки 25 биасы 40
дизеринг 5пикселей
Суммарное время накопления сигнала 1.6часа. Центр города, двор, красная зона
Сложение maximDL, фон фитстекер, немного уровни в ФШ

hyperion

Посоветуйте плз места где можно купить UV-IR cut фильтр? Пока что нашел два варианта с доставкой в РФ.
https://www.amazon.com/Baader-Planetarium-L-Filter-glass-thickness/dp/B009P42YWO/ref=sr_1_8?s=photo&srs=3017758011&ie=UTF8&qid=1472236039&sr=1-8&refinements=p_n_feature_keywords_two_browse-bin%3A7047856011%2Cp_n_feature_keywords_browse-bin%3A4589961011
96 баксов, вроде фришипинг
второй вариант дешевле
http://www.highpointscientific.com/optolong-uv-ir-cut-astronomy-filter-36mm-unmounted-uvir-36u
52 бакса+26 за доставку. Оптолонг дешевле а баадер вроде как серьезнее

Вот мучаюсь между тем душить жабу или оптолонги норм фильтра? Какие вообще фильтра ставите в свои камеры?

faddy

Цитата: hyperion від 27 Серпня 2016, 13:00:40

Посоветуйте плз места где можно купить UV-IR cut фильтр? Пока что нашел два варианта с доставкой в РФ.
https://www.amazon.com/Baader-Planetarium-L-Filter-glass-thickness/dp/B009P42YWO/ref=sr_1_8?s=photo&srs=3017758011&ie=UTF8&qid=1472236039&sr=1-8&refinements=p_n_feature_keywords_two_browse-bin%3A7047856011%2Cp_n_feature_keywords_browse-bin%3A4589961011
96 баксов, вроде фришипинг
второй вариант дешевле
http://www.highpointscientific.com/optolong-uv-ir-cut-astronomy-filter-36mm-unmounted-uvir-36u
52 бакса+26 за доставку. Оптолонг дешевле а баадер вроде как серьезнее Вот мучаюсь между тем душить жабу или оптолонги норм фильтра? Какие вообще фильтра ставите в свои камеры?

Вот - http://www.ebay.com/itm/172159515702?_trksid=p2060353.m1438.l2649&ssPageName=STRK%3AMEBIDX%3AIT
27$ с доставкой, отличный, проверенный фильтр.

Hutch84

Я брал Optolong тут http://s.aliexpress.com/faENjq63. H-alpha тоже Optolong.

Hutch84

А кто обесцвечивал сенсор, вместо убранного покровного стекла ставили другое или оставляли голый чип? Жду вторую матрицу, хочу обесцвеченную Cam86 сделать.

hyperion

Цитата: Hutch84 від 27 Серпня 2016, 14:45:44

Я брал Optolong тут http://s.aliexpress.com/faENjq63. H-alpha тоже Optolong.

эти видел, 2''не лезут в фланец на фотоаппарате. Там М42 резьба а фильтр 44мм

А резьба на нем М48.. Вот приходится либо стекло искать 36мм либо заказывать фланец новые у токаря. А у местные не умеют резьбу М42-48 резать, соответственно это или к Сатурну или Ивану Ионову обращаться. Менять фланец значит снова заказывать внеосевик, короче все за все цепляется))

faddy

Спешу поделится радостью, удалось заполучить абсолютно новые сенсоры Sony ICX453AQ, Sony ICX413AQ, Sony ICX493AQ

вот фото 453го..

grim

и где это и почем?

Hutch84

Наверно что то типа этого http://www.ebay.com/itm/Nikon-D40-CCD-sensor-GENUINE-ORIGINAL-NEW-/171635405951?hash=item27f644747f:g:H5kAAOSwYGFUsARc, новые запчасти для камер.

pat30

I started my cart at MOUSER, I ask the BOM if someone wants to check if it is good it'd be nice, he misses the quartz (ebay) and CXD1267AN (aliexpress).

Please explain to C12 / C13 / C14.

https://drive.google.com/file/d/0B33NUzWf6odbbGxUVnhUWmh2WkU/view?pref=2&pli=1

For Peltier, I think to this model, what do you think? it remains to be found to lower the voltage of 12V to 8V 3AMP.
http://www.ebay.fr/itm/262174876804

For PCB CAM86, it remains to someone? if not, I'll see for to order.

faddy

Цитата: grim від 28 Серпня 2016, 05:22:48

и где это и почем?

Вот тут - http://ru.aliexpress.com/item/Free-shipping-ccd-for-Nikon-D40-CCD-CMOS-Sensor-new/32418225906.html?spm=2114.13010308.0.51.qv3w6C

Но мне по случаю товарищ от-туда привез, был в Китае..
Стоимость конечно немного выше, чем из старых камер выдерать, но сенсоры новые, в наличии есть много, да и старые никоны по демократичной цене, редкость..

faddy

Цитата: Hutch84 від 28 Серпня 2016, 05:53:56

Наверно что то типа этого http://www.ebay.com/itm/Nikon-D40-CCD-sensor-GENUINE-ORIGINAL-NEW-/171635405951?hash=item27f644747f:g:H5kAAOSwYGFUsARc, новые запчасти для камер.

Складывается впечатление, что по всему миру, сервисы Nikon перестали осуществлять обслуживание камер D40, и на рынок попали зап.части от этих камер в большом количестве, со складов.. Еще несколько месяцев назад, найти такие новые сенсоры было почти невозможно..

jriy51

Поделюсь опытом снятия с матрицы люменя.
Гравер,диски,5 минут,и радиатор снят.
Режем крест на крест,отрезаем края,
треугольником обрезаем отверстия с клеем.
Единственное,следим за появлением меди в резе.
Я чуть глубже задел,но думая не критично.
Все ,скальпель и...
Из набора берем щетку,из стальных проволочек,
счищаем клей.Дальше из капроновых,и все.
Чистая ровная медяшка.Фильтр не снимаем,защита.

vakula

Цитата: pat30 від 28 Серпня 2016, 09:58:42

I started my cart at MOUSER, I ask the BOM if someone wants to check if it is good it'd be nice, he misses the quartz (ebay) and CXD1267AN (aliexpress).

Please explain to C12 / C13 / C14.

https://drive.google.com/file/d/0B33NUzWf6odbbGxUVnhUWmh2WkU/view?pref=2&pli=1

For Peltier, I think to this model, what do you think? it remains to be found to lower the voltage of 12V to 8V 3AMP.
http://www.ebay.fr/itm/262174876804

For PCB CAM86, it remains to someone? if not, I'll see for to order.

Your cart looks good as for me.
I've used C12-C14 nominals declared in BOM and my cam86 works.
Overall, all single-stage 12-15W TECs grant same dT=~30-35C typical. If you need more dT - look to two stage TECs.

Ура-ура, запустилась cam86. В процессе сборки оказалось что новые MAX743 бывают дефектными, т.е. в моем случае у него не работала +15В часть.

faddy

Цитата: vakula від 28 Серпня 2016, 22:03:25

Ура-ура, запустилась cam86. В процессе сборки оказалось что новые MAX743 бывают дефектными, т.е. в моем случае у него не работала +15В часть.

Тоже сталкивался с дефектными MAX743, теперь все ключевые элементы беру с farnell

Поздравляю с запуском камеры! Выложите пожалуйста скрины с оценкой шумов на 0 выдержке..

vakula

Чуть позже, у меня сейчас матрица запаяна на ~7см проводках

Из-за чего изображение иногда рвется, есть лишние шума и т.д.

grim

Попробовал идею с закачкой газа (пропан-бутан) в балончиках. Вроде работает. При охлаждении до -14С нет признаков инея и запотевания.

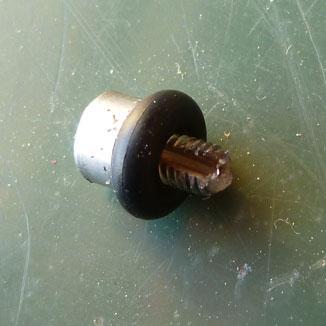

От горелки отпиливается собственно горелка. Приделывается к оставшемуся тонкая трубка с наружным диаметром 3 мм. В корпусе камеры делается отверстие с резьбой М5. Пробка - винт М5 с резиновым колечком.

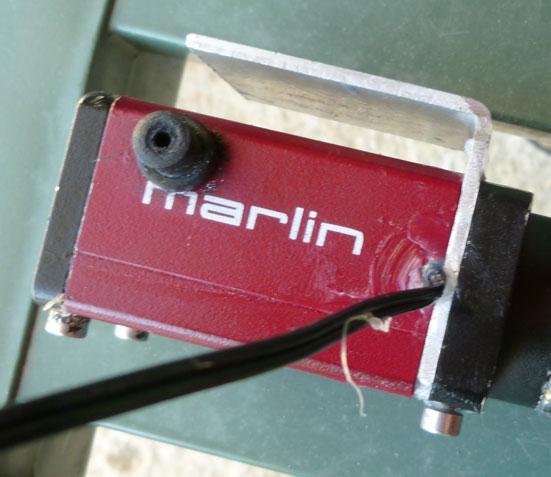

В отверстие просовывается эта трубка поглубже и впускается газ. Воздух выходит через щель между отверстием М5 и трубкой 3 мм. Заполнял за три раза с перерывом 5 минут для перемешивания. Думаю, восле 3 раз внутри камеры остался в основном газ. Фотки внизу.
Лучше, конечно просто воздухом сухим из балончика заполнить, но в нашем сельпо его нет.

pat30

I put the picture of what I mentioned above, I was using it to inject (valve) and purge (screw) it was very good.

it's a soccer ball valve

GPL it's a little dangerous, not ?

grim

To reduce the risk of explosion you should try to remove all the air. But can explode, Yes.
