Тема: Самодельная охлаждаемая ПЗС камера от grim (Прочитано 502493 раз)

faddy

Цитата: grim від 01 Березня 2017, 18:58:47

Еще хотел сделать замечание по новой прошивке.
Если сенсор нужно охлаждать немного, например, с 25 до 20 градусов, то из-за первоначально большой мощности, температура сенсора перескакивает целевую слишком сильно. Если охлаждать сильно, то вроде все нормально. Может вернуть как было?

Рим, я как-то делал контроллер для охлаждаемого кэнона, так вот алгоритм сделал такой, если дельта текущей и заданной температуры более 30гр, то стартовая мощность пельтье 100%, при <30 стартовая мощность пропорционально интерполируется исходя из соотношения 30гр - 100%. Работало очень стабильно, перелетов при минимальной дельте не было.
Я еще добавлял замедление прироста мощности охлаждения при приближении к целевой температуре, это позволило значительно "затушить" колебания при достижении заданной температуры.

Hutch84

Подскажите, а есть разница где ставить фильтры, до или после корректора. Я тут экспериментировал, ставил Optolong L-Pro до и после корретора, если ставить до корректора блики от него отсутствуют.

grim

Я тут вот что подумал. Мы охлаждаем сенсор через медный палец. Он обладает некой массой, превышающей массу сенсора, который только мы и должны охлаждать. Т.е. медный палец - это паразитный элемент охлаждения. Он, имея немалую массу, повышает время достижения необходимой температуры. Можно ведь использовать для этой цели металлы более легкие. Например алюминий.
Его плотность 2,7 меньше чем у меди в несколько раз. Однако теплоемкость алюминия больше тоже.
Тут нужно привести теплоемкость к объему металла.
Что выгодней по скорости достижения нужной температуры?
Я составил таблицу некоторых общеупотребительных металлов.
Получилось самый выгодный в этом отношении магний лучше меди почти в 2 раза.
Но нужно учесть еще и теплопроводность для того, чтобы нужная температура устнавливалась на сенсоре наиболее точно.
Еще лучше свинец, но у него теплопроводность никакая.
Я сам собираюсь поменять медный палец на алюминиевый.
Нужно также при конструировании охлаждения пельтье располагать поближе к сенсору для уменьшения массы пальца и охлаждаемой массы.
Еще нужно при разводке учитывать отвод холода через ножки сенсора. Нужно заливку земляных ног сенсора делать "thermals", а не сплошной заливкой, что было ошибкой.

Вот такие мысли.

Ветер

Цитата: grim від 03 Березня 2017, 08:34:50

Я тут вот что подумал. Мы охлаждаем сенсор через медный палец. Он обладает некой массой, превышающей массу сенсора, который только мы и должны охлаждать. Т.е. медный палец - это паразитный элемент охлаждения. Он, имея немалую массу, повышает время достижения необходимой температуры. Можно ведь использовать для этой цели металлы более легкие. Например алюминий.
Его плотность 2,7 меньше чем у меди в несколько раз. Однако теплоемкость алюминия больше тоже.
Тут нужно привести теплоемкость к объему металла.
Что выгодней по скорости достижения нужной температуры?
Я составил таблицу некоторых общеупотребительных металлов.
Получилось самый выгодный в этом отношении магний лучше меди почти в 2 раза.
Но нужно учесть еще и теплопроводность для того, чтобы нужная температура устнавливалась на сенсоре наиболее точно.
Еще лучше свинец, но у него теплопроводность никакая.
Я сам собираюсь поменять медный палец на алюминиевый.
Нужно также при конструировании охлаждения пельтье располагать поближе к сенсору для уменьшения массы пальца и охлаждаемой массы.
Еще нужно при разводке учитывать отвод холода через ножки сенсора. Нужно заливку земляных ног сенсора делать "thermals", а не сплошной заливкой, что было ошибкой.

Вот такие мысли.

Я в камерах использовал медные, латунные и алюминиевые холодные пальцы. Да, есть разница в скорости охлаждения, но не очень большая, медленнее всего латунных палец охлаждался. А точность поддержания температуры на выходе одинаковая - порядка 0.1С. С другой стороны я не вижу проблемы в медленном охлаждении, наоборот, специально использую функцию медленного охлаждения в драйвере от Сергея. Да и достаточная масса холодного пальца защищает Пельтье от теплового удара в момент отключения охлаждения. Перебарщивать, конечно не нужно с массой - у меня в одном экспериментальном варианте стоял холодный палец длиной порядка 5 см, вот это была неудачная попытка) И холод терялся, пока до сенсора дойдет, и охлаждался очень долго.

Предлагаемую разводку земляных ног полностью поддерживаю.

M_M

Думаю, выбор между алюминием и медью стоит сделать в пользу более легкого материала. Меньшая теплопроводность - только плюс в схеме с очень малой частотой обратной связи. И да, термозащитные колечки на силовых выводах будут отнюдь не лишними.

pat30

If this can help you, here is a study carried out by Impla007 on the french forum webastro, with this study we note that between copper and aluminum there is not a big difference:

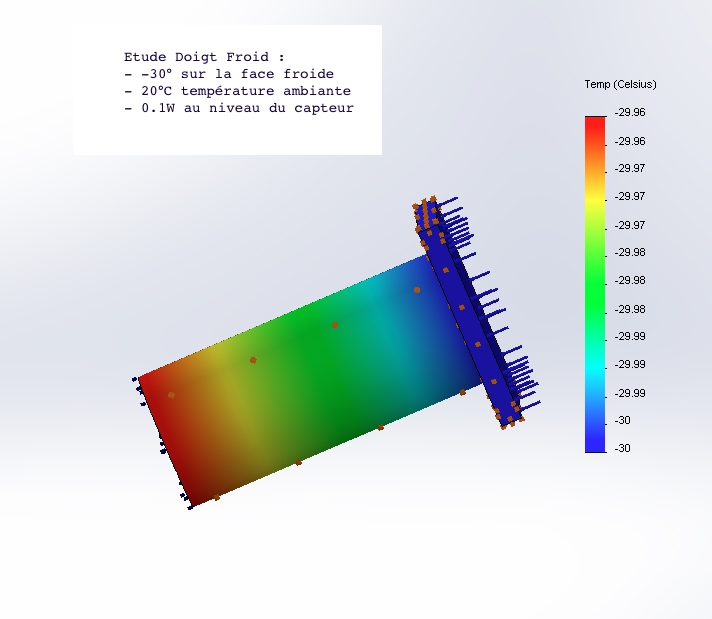

Copper: http://www.webastro.net/upload/images/30683-1482219508.jpg

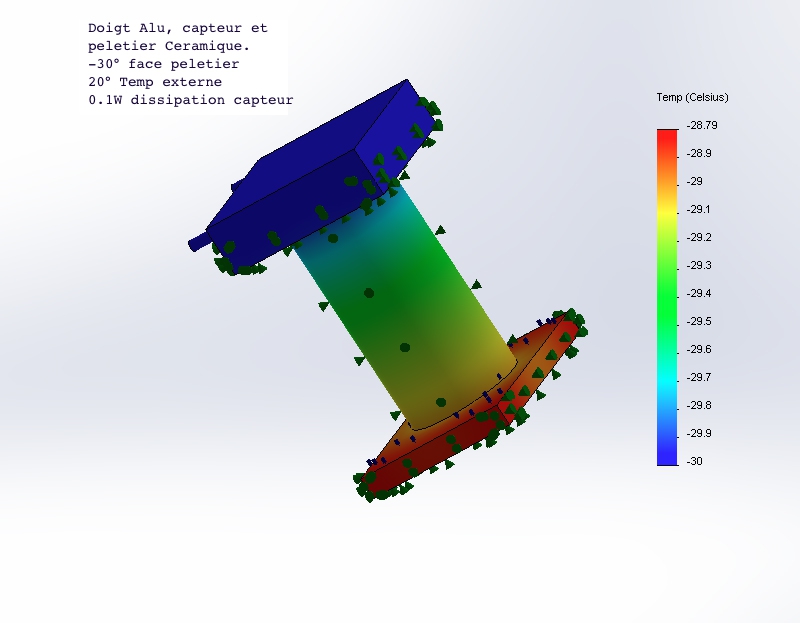

Aluminium : http://www.webastro.net/upload/images/30683-1482228086.jpg

gravicapa

товарищи астрономы ни у кого не завалялась плата печатная от CAM10 случайно? может есть лишняя?

jriy51

Пришли чипики. Начало положено.Видит,слышит.

grim

Все же отвод тепла от сенсора желателен.

jriy51

Будет,я же опять на двух платах.И в корпус от охранки.

grim

Хорошо.

jriy51

Ну,и первый свет

Причесать,лаком покрыть,охлаждение.
Финиш.

jriy51

Была WAT-137,стала САМ-10

Через внеосевик.

jriy51

Вопрос по PHD2.САМ-10 выбирается,картинка есть.
Но нет управление камерой.Кто юзал?

gravicapa

там вроде все по автомату идет. я только выдержку да ползунок возле "мозга" регулирую.
а вообще с запуском ПХД2 и КАМ10 должно выскакивать окошечко настройки КАМ10.
в этом окошечке надо поставить галочку "по верх всех окон", тогда оно должно всегда появляться при соединении камеры с ПХД2.
Вроде бы так.

granremix

Всем привет. Я снова вернулся к звёздам))) По пути от них и обратно собрал 3 3Д принтера, 2 фрезерных ЧПУ, лазерный резак и ещё кое-что по мелочи)) Ну думаю уже наверное умные люди придумали как матрицу от Д80 использовать, а то у меня их штук 20 скопилось. И не ошибся. ЕСЛИ НАДО МАТРИЦЫ на САМ86 и САМ90 пишите - договоримся. А я пока по теме пробегусь наверстаю упущенное))

gravicapa

Цитата: granremix від 10 Березня 2017, 20:31:35

Всем привет. Я снова вернулся к звёздам))) По пути от них и обратно собрал 3 3Д принтера, 2 фрезерных ЧПУ, лазерный резак и ещё кое-что по мелочи)) Ну думаю уже наверное умные люди придумали как матрицу от Д80 использовать, а то у меня их штук 20 скопилось. И не ошибся. ЕСЛИ НАДО МАТРИЦЫ на САМ86 и САМ90 пишите - договоримся. А я пока по теме пробегусь наверстаю упущенное))

написал в личку.

SP

Немного не в тему... А может кто из здесь присутствующих взяться за перекомпоновку Сanon 350D в корпус минимально возможных габаритов (для прямого фокуса) с установкой Пельтье? Чтобы не засорять тему - пишите в Л/С.

jriy51

Еще раз про PHD2.
Интересно,во всех других,даже ProGuider-2 откопал,
есть панель настройки.А в этой мелькнет при коннекте,и все.
Драйвер виноват,или сама прога с глюком

?

vit_74

Цитата: jriy51 від 11 Березня 2017, 06:43:33

Еще раз про PHD2.
Интересно,во всех других,даже ProGuider-2 откопал,
есть панель настройки.А в этой мелькнет при коннекте,и все.
Драйвер виноват,или сама прога с глюком ?

Попробовал - аналогично в PHD2 выскакивает окно и закрывается.
В PHD - все нормально.
