Hi !

it's the square version, "boxed"

the voltages are OK, the power thru USB seems OK (1.2 to 1.6W, didn't fall)

there are somes bugs on the schematic / PCB (SWD port is reversed, the EEPROM has the pin 7 to GND instead of VCC ...) but nothing critical

the strange part is that the top of the sensor seems to be correctly aquired

I quickly plugged an oscilloscope on various pins, H1/H2, V1/V2 ... the signals were weird, nothing but square like expected
but didn't have time to really take serious measures

Ok, thank you for your work!
After finishing all of CAM90 (In plans there is to make a 4 cameras with 4 lenses in one construction) I'll try to make your or Rome schematic of CAM87. "Round" version is more "technologically", as for me. It has more simple box, more simple tunning of sensor position, etc.

Offtop: in a private messages I wrote you about TeenAstro project, but you didn't answer. If you find some time, please make a feedback to my message.
merci

[evgen-83ua]

Добрый день.

Нужна помощь.
Я собрал CAM87 (пока без пельтье), прошил обе микросхемы. Когда запускаю вьювер, конектюсь к камере и делаю тэстовый снимок всё идет хорошо и я получаю картинку...НО... Цвет картинки сильно сдвинут в зелёный цвет. Ток потребления в норме (примерно160ма) 15 вольт на сенсоре в момент фото просаживается до 3х.

В чем может быть причина? И как дальше калибровать камеру?

[grim]

Добрый день.

Нужна помощь.
Я собрал CAM87 (пока без пельтье), прошил обе микросхемы. Когда запускаю вьювер, конектюсь к камере и делаю тэстовый снимок всё идет хорошо и я получаю картинку...НО... Цвет картинки сильно сдвинут в зелёный цвет. Ток потребления в норме (примерно160ма) 15 вольт на сенсоре в момент фото просаживается до 3х.

В чем может быть причина? И как дальше калибровать камеру?

Что-то с софтом.
Попробуйте сделать кадр, записать fit файл, сконвертировать в цвет и посмотреть.
У вас на гистограмме все цвета есть, почему-то не отображаются синий и красный.

[evgen-83ua]

Добрый день.

Нужна помощь.
Я собрал CAM87 (пока без пельтье), прошил обе микросхемы. Когда запускаю вьювер, конектюсь к камере и делаю тэстовый снимок всё идет хорошо и я получаю картинку...НО... Цвет картинки сильно сдвинут в зелёный цвет. Ток потребления в норме (примерно160ма) 15 вольт на сенсоре в момент фото просаживается до 3х.

В чем может быть причина? И как дальше калибровать камеру?

Что-то с софтом.
Попробуйте сделать кадр, записать fit файл, сконвертировать в цвет и посмотреть.
У вас на гистограмме все цвета есть, почему-то не отображаются синий и красный.

Во вьювере на гистрограмме вроде все цвета есть, только зеленый уходит.
Попробую сфоткать и в fit файле посмотреть уровни в Fitswork.

[evgen-83ua]

Открыл файлы в Fitswork447 и все равно ничего не понял...jpg фаил цветной и уровень зелёного ушел в право...fit фаил открылся как чернобелый.

Ув. Grim, есть ли возможность скинуть вам fit фаил для анализа?

Я сначала подумал что зеленит картинка из-за выдранного с матрицы ИК фильтра, но вернув его обратно ничего не поменялось.

[grim]

Скиньте на мыло, адрес в моем профиле.

[evgen-83ua]

Привет форумчани,

По мимо проекта Cam87, я решил собрать еще и Cam10R v0.4. Заказал уже платы для него у китайцев.

У меня вопрос ко всем, кто собирал Cam10R v0.4:
1. какой загрузчик заливать в FT2232? Тот же что и для Cam87?
2. где взять ASCOM драйвер для него?
3. где взять Вьювер для него?

Если у когото еще остались эти файлы, помогите пожалуйста.

[gagarkin]

Привет форумчани,

По мимо проекта Cam87, я решил собрать еще и Cam10R v0.4. Заказал уже платы для него у китайцев.

У меня вопрос ко всем, кто собирал Cam10R v0.4:
1. какой загрузчик заливать в FT2232? Тот же что и для Cam87?
2. где взять ASCOM драйвер для него?
3. где взять Вьювер для него?

Если у когото еще остались эти файлы, помогите пожалуйста.

http://astroccd.org/?s=cam10&search=

[evgen-83ua]

Привет форумчани,

По мимо проекта Cam87, я решил собрать еще и Cam10R v0.4. Заказал уже платы для него у китайцев.

У меня вопрос ко всем, кто собирал Cam10R v0.4:
1. какой загрузчик заливать в FT2232? Тот же что и для Cam87?
2. где взять ASCOM драйвер для него?
3. где взять Вьювер для него?

Если у когото еще остались эти файлы, помогите пожалуйста.

http://astroccd.org/?s=cam10&search=

Спасибо большое.
Я так понял что вьювера для Cam10R v0.4 нет. Она в ASCOMe работает как автогид?

[gagarkin]

вот вьюер: http://astroccd.org/wp-content/uploads/2015/03/cam10_view4.zip

[evgen-83ua]

вот вьюер: http://astroccd.org/wp-content/uploads/2015/03/cam10_view4.zip

Спасибо. Разобрался с этим сайтом, нашел все что нужно.

[Allblue]

Hi folks !

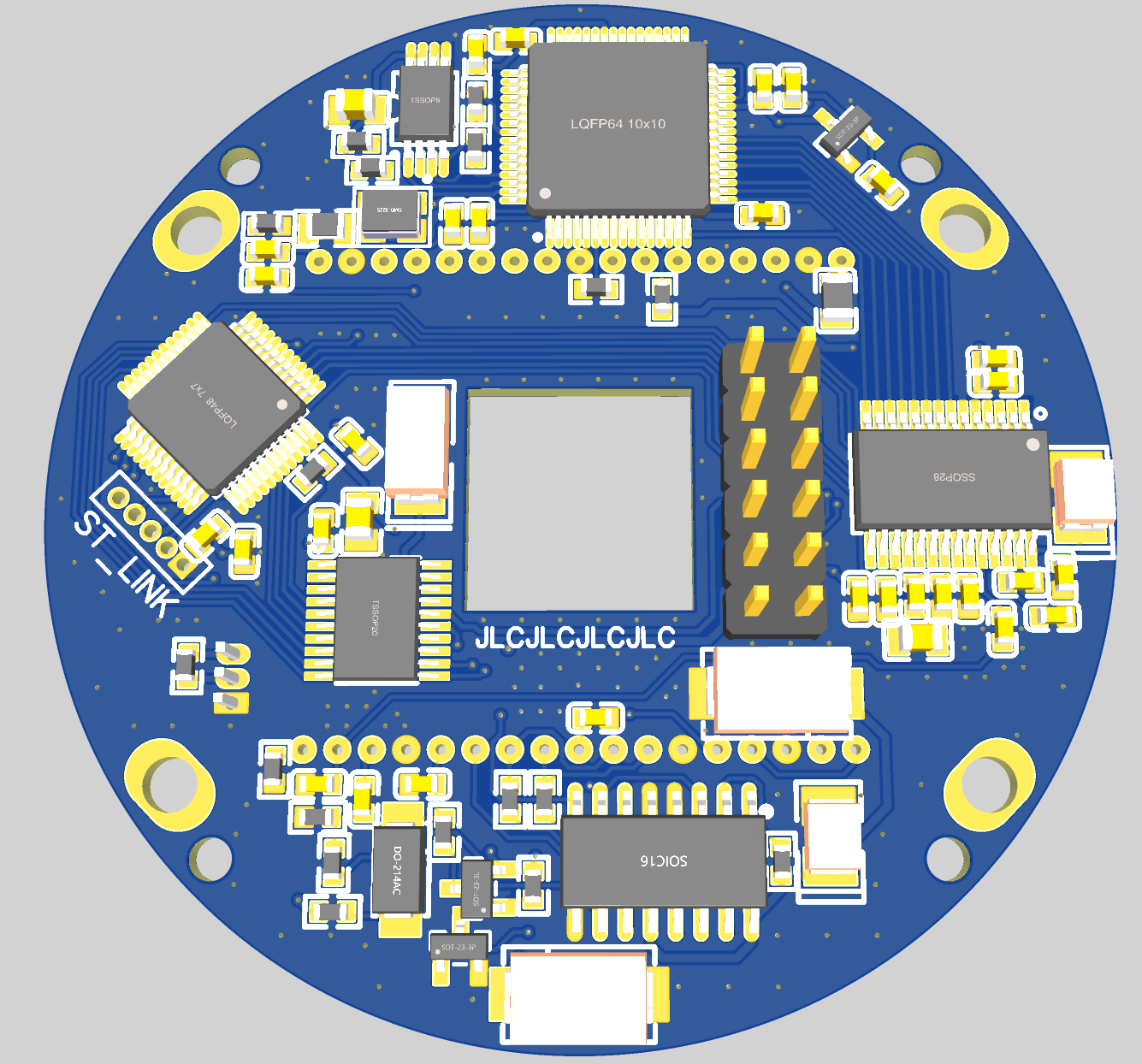

this is the last version of my Cam87 version




and a more standard boxed version

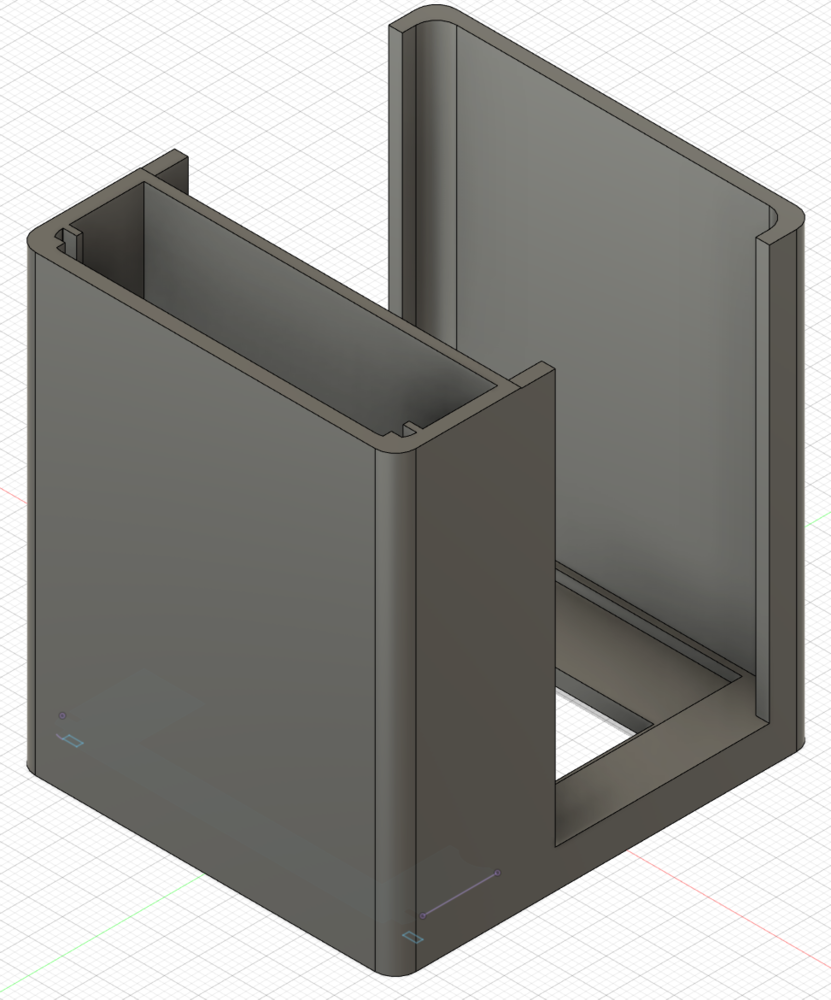

with a draft of the case

Hi,  is your actual round design ready to work?

[lordzurp]

hello

no, I didn't built the round version

and on the box, there is some bugs, under investigation, another guy made this version and obtain the same behavior

the schematics and routing are similar, so I expect the round will have same bugs ...

[Allblue]

hello

no, I didn't built the round version

and on the box, there is some bugs, under investigation, another guy made this version and obtain the same behavior

the schematics and routing are similar, so I expect the round will have same bugs ...

There is any schematic that we know is 100% working to work with it?

[Allblue]

hello

no, I didn't built the round version

and on the box, there is some bugs, under investigation, another guy made this version and obtain the same behavior

the schematics and routing are similar, so I expect the round will have same bugs ...

There is any schematic that we know is 100% working to work with it?
The original cam 87 project on your github has corrected schematic?

[lordzurp]

Hi !

not mine, and i don't have time now to work on it
The schematics from @Grim  works

a german guy on the french board WebAstro has build one board from my boxed stuff, and had same behaviors as me
I told him to come here, he has a scope and can make some tests to find bugs

[Klausmh]

Measurements on Lordzurps CAM87-BOX camera

Hi ALL,


During the last weeks I've build Lordzurps CAM87-Box. It shows a very similar behavior as Lordzurps own Cam87.
I did some measures with my scope - maybe somebody (Grim?) can help to give a glue what may be the reason for this. All measures are taken at the sensor pins because I can not connect the scope probs direct to the IC-Pins.

Attention: on the Cam87-Box sensorboard the CCD layout is reversed. This is the reason that the sensor has to be mounted on the (wrong) component side!

If I could do more measures please let me know.

Scope Picture 1 -Begin of sampling:
CH1: UCCD Pin22 ==> +9.2V (sampling); 15V( no sampling)
CH2: VL Pin1 ==> -9V (sampling); -8V (no sampling)
CH3: SUB Pin17 ==> +8V (sampling); +11V (no sampling)
CH4: RG Pin20 ==> +11V (sampling); +12V (no sampling)

Scope Picture 2 - No sampling:


Scope Picture 3: middle of sensor reading (?)

Ch1: RG (used as Trigger)
Ch2: LH
CH3: H1
CH4: H2

Scope Picture 4: end of sensor reading

CH1: RG
CH2: LH
CH3: H1
CH4: out

Scope Picture 5: Whole sensor reading (> 1sec)

CH1: RG
CH2: LH
CH3: H1
CH4: +15V direct measured at Power-Board output

Подякували

1 :Grace

[Klausmh]

 :)Hi All,

Cam87-Box is now (somehow) working  :-).

the 15V is breaking down at the beginning of the image capturing/reading process (see last of my scope pictures).
By feeding 15V from an external supply (limited to 50mA) I get the results seen in the attaches pictures. According the meter of my power-supply the 15V needs about 5 -30mA.
@Lurdzurp do you have an idea why this does happen to the +15V.
Unfortunately haver being happy to see a picture I shortened something on the board - it is no longer working :-(.

The first picture = sensor covered
Second Picture = Sensor illuminated

Подякували

1 :lordzurp

[lordzurp]

Hi

good news the cam works !
bad news you burned it ...

(I have spares, can send you one)

for the 15V power supply, I tuned the components values according to the 5V in
seems the values are not the good ...

you can make a try with the datasheet formulas (https://www.mouser.fr/datasheet/2/308/MC34063A_D-1811395.pdf page 15)
R15 should be the guilty, try a lesser value (0,3ohms ?)


great job bro !

[Klausmh]

Hello,

@Lordzurp:
Many thanks for your offer giving me some parts. Before I ask you for one or another part I will first figure out what is broken.

If I can repair my board I will change the R15 and see if that is the reason for the weak 15V.

Klaus
