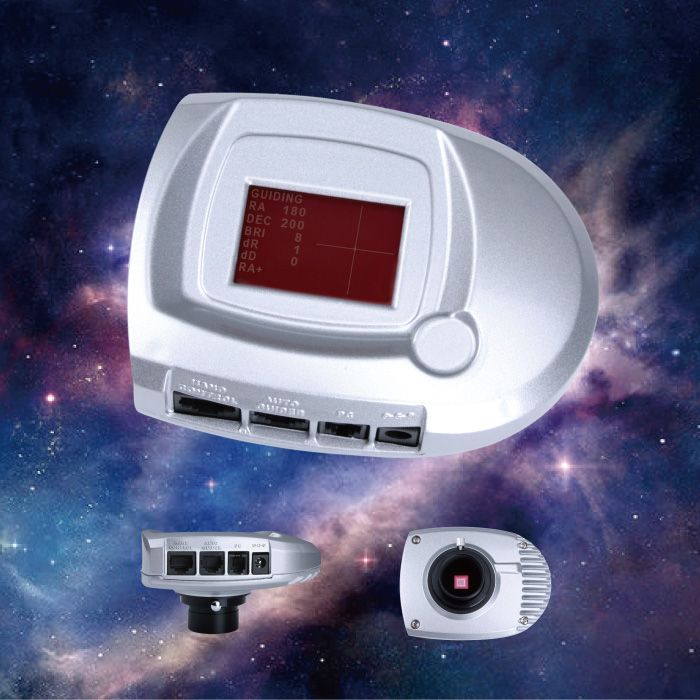

ну автономный автогид поможет делать съемку на туже зеркалку, на пример в горах, для этого не нужно тащить громоздкие акумы с собой.


точно! 50-70 кг оборудования(монтировка, телескоп, гид) притащил, а килограмоый ноут - не, тяжело.
и кстати монтировка от чего будет работать ?

ок, зачем тогда порт автогида)?

старый софт умет гидировать только через него, новый дает на выбор, гидировать через команды монти через кабель, либо через порт автогида. вобщем-то незачем

[grim]

Рим, вопрос к тебе по cam10
перед заказом плат по последней версии cam10, начал выполнять проверки, есть 3 вопроса по схеме

DD5 вывод 1 сигнал CLI - ни к чему не подключен нашёл, подключен к кварцу
сенсор, вывод 41 сигнал FV - ни к чему не подключен
сенсор, вывод 31 вигнал PI - ни к чему не подключен, нашёл был обрезан, но остался на схеме

так и должно быть ?

1. Да, подключен к кварцу. Эта частота и используется для "заполнения" LV(line valid) - получается WR# с нужным количеством отрицательных фронтов для записи байтов в FT2232.
2. FV (frame valid) - хотел использовать, но оказалось невостребованным.
3. В старой версии PI использовался для заполнения LV, рекомендую вывести контактную площадку на всякий случай.

Подякували

1 :hippie

[grim]

А сий девайс возможно повторить?

Как-то купил вот это http://ru.aliexpress.com/item/ov7670-module-8051-camera-multi-function-digital-photo-frame-With-2-8-screen-Camera-module/1438982734.html?recommendVersion=1&http_swift_null=
Но так и лежит невостребованная эта платка.
В принципе на базе этой платки, только сменив сенсор, можно и сделать подобную штучку.
Только не вижу острой необходимости. На ноуте все проще гораздо.
Но решение имеет право на жизнь, имхо, но тогда уж и основную камеру автономную соорудить не мешает.

[hippie]

В принципе готова отправиться в работу.

По заказам на сегодня:

- hippie 1 плата + корпус Т-адаптер
- vakula 1 плата + корпус Т-адаптер
- sentimentalbob 1 плата + корпус Т-адаптер
- Tristan 3 платы + 2 корпуса Т-адаптер
- Ветер 1 плата + корпус (Беларусь) Т-адаптер
- по телефону заказывал Валентин 3 плата + 2 корпуса Т-адаптер
- kellkinel 1 плата + корпус Т-адаптер
- AndrewP 1 плата для Kalbasnikc
- MAKsutik 1 плата
То есть это как минимум похоже на заказ 20 плат и 9 корпусов.

Корпуса получатся маленькими ±52 мм в диаметре, высотой ±20мм.

Было бы круто, если бы кто посоветовал контору, которая делает цветное анодирование ...

Подякували

2 :AndrewP, Kalbasnik

[Skorpiom]

Было бы круто, если бы кто посоветовал контору, которая делает цветное анодирование ...

Привіт
Так у нас на форумі є багато фахівців, які можуть і виточити і зробити анодування.

[AndrewP]

Прошу одну круглую плату для кам10, если еще возможно. Для друга.
Финансы на мне.
Спасибо!

[Kalbasnik]

А чем открывать файлы из архива?
http://www.astroclub.kiev.ua/forum/index.php?topic=28929.msg477596#msg477596

[hippie]

А чем открывать файлы из архива?
http://www.astroclub.kiev.ua/forum/index.php?topic=28929.msg477596#msg477596

Там не исходники платы, а герберы, для машин которые эти платы производят. Их можно импортировать в разные CAD программы.

[hippie]

Итак по корпусам, корпус будет представлять собой дюралевую шайбу, анодированную в черный цвет. Похож на корпус от qhy5, тольк компактнее. Внешние размеры D57/H35. Носик под Т-адаптер (M42/0,75) и внутренняя резьба M28.5/0,5 под 1,25'' фильтр. Состоит из двух частей: сам корпус, с отверстием под USB порт, 4 отверстия под потаи на которых через латунные бочонки будет крепиться плата и палец для пассивного отвода тепла, и передняя крышка, которая закручивается в корпус и создает цельную конструкцию.

Дюрали Д16Т нужно порядка 0,5кг, что при текущей цене ±250 грн составляет около 125 грн за один корпус.
Токарка, фрезеровка, координатка, нарезка резьб и анодирование корпуса ±300 грн за штуку.
Потаи из нержавейки, бочонки, винтики еще ±30 на комплект.
Транспортные расходы (доставка 7ми кг дюраля, отправка токарю, получение корпусов, отправка на анодирование тощо)
То есть порядка 500 грн за корпус, что соизмеримо с ценой сенсора.

Вкладывать свои 5000-6000 грн, а потом продавать поштучно честно говоря не очень хочется, поэтому мы с Сергеем (vakula) приняли решение ввязываться в эту затею, только после полной предоплаты корпуса.

Так что все, кто хочет крутой корпус для крутой камеры - напишите пожалуйста ПМ. До следующего  понедельника (25.05.2015) я буду ждать оплату, потом буду закупать материал, делать заказы и надеяться что дюралька не станет стоить по 500.

По платам. Платы были оплачены и заказаны в понедельник. Стоимость одной платы 95 84грн.

UPD: Сегодня банк сделал перерасчет курса, стоимость платы 84 грн.

[hippie]

На сегодня подтверждены (оплачены) заказы на 5 корпусов. kellkinel, Vladimir_sx, Валентин (2 шт) и sentimentalbob.
Сегодня последний день, когда это можно сделать в рамках большого заказа. Завтра еду за материалом.

По платам тоже все пучком. Судя по всему они уже готовы и ожидают отправки.

05/19/2015   Confirmed
05/19/2015   PCB Confirmed   This order has PCB item(s)
05/19/2015   PCB Confirmed   Transaction ID: 0VB6525848759201B Payment Status: Completed
05/19/2015   PCB Processing   PCB File:D164153_96159_Cam_10_R.zip is now under processing.
05/22/2015   In production   D164153_96159_Cam_10_R is coming back from production workshop

Подякували

3 :AndrewP, Kalbasnik, Vladimir_sx

[Ветер]

Поэкспериментировал с охлаждением Cam10. Поставил небольшой Пельтье 10x10, 0.8В, 3А. Медный цилиндр, который подходит в сенсору, охлаждался до -7С при комнатной 25С. Температуру мерял при открытой камере и без контакта медного цилдиндра и сенсора. Так что реальная температура будет выше.

Шум, судя по всему, уменьшился, привожу мастер дарк с выдержкой 0.5с при комнатной температре и для охлажденной камеры. Параметры: Gain: 63, Offest: 7, BLevel: 0, для охлажденного кадра поставил Offest: 8, а то зарезалась гистограмма.

Логики термостабилизации не добавлял, Пельтье напрямую подключен к блоку питания.

Как думаете, имеет смысл оставлять так?

[Ветер]

И вот как выглядит одиночный дарк 0.5c после калибровки

[vakula]

Я бы оставил с охлаждением, если лишний провод питания от гид-камеры не напрягает. С охлаждением шум значительно уменьшился.

Подякували

1 :Ветер

[Ветер]

И вот еще откалиброванный дарк (вычтен мастер дарк с учетом мастер биаса) при +25С. Чуть раньше был откалиброванный дарк при -5С.

[Ветер]

Друзья, подскажите, пожалуйста, у меня довольно часто проскакивают подобные кадры - с непонятными черными полосами, расположенными случайным образом. С охлаждением не связано, такая же проблема была и до установки охлаждения. Это наводки или проблемы с питанием? Может, попробовать соединить корпус и землю?

[LifeIsGood]

Похоже на сбой при передаче по ЮСБ.

Без изменения схематики железа попробуйте:
1. Другой компьютер с другим чипсетом, который отвечает за USB. Раньше были такие проблемы у чипов VIA.
2. Попробовать более качественный/более которткий кабель.
Посмотреть уменьшились ли помехи. Думать дальше, что делать.

Подякували

1 :Ветер

[Ветер]

На рабочем компьютере при подключении коротким кабелем проблема наблюдается очень редко. На астрокомпьютере при подключении этим же коротким кабелем к активному USB хабу и дальше от хаба к компу длинным проводом - чаще, при прямом подключении через 3х метровый кабель - практически на каждом кадре.

[LifeIsGood]

В общем, эту проблему решали железным путем. Память на плате и передача не потоком.
А тут надо искать рабочие варианты. Может через хаб попробовать или через внешний контроллер.

[grim]

Попробуйте через программу на дельфи - как там получается?
А так, вроде похоже на передачу по USB. Вроде после модернизации dll с этим стало лучше.

[Ветер]

Рим, в последней программе (cam10_view4) проблема так же проявляется. Хотя и не так заметна при определенных ISO. Когда тестировал по звезде, видел, что вот эти черные полосы как бы сдвигают кадр. То есть кусок звезды появляется не в пложенном месте - а дальше за черной областью.
