Автор Тема: Черв"ячні пари для ЛА  (Прочитано 22500 раз)

0 Користувачів і 2 Гостей дивляться цю тему.

Stalker

  • Offline Offline
  • Повідомлень: 1610
  • Подяк: 317
  • Всю жизнь я пытаюсь сделать ЮЛУП АНВОГ ЗИ
Re: Черв"ячні пари для ЛА
« Відповідь #120 : 22 Жовтня 2014, 04:12:53 »
. - .
Цитата: Edward від 21 Жовтня 2014, 22:21:58
Цитата: Diskus від 21 Жовтня 2014, 22:16:31
Цитата: Edward від 21 Жовтня 2014, 22:05:48
Цитата: Diskus від 21 Жовтня 2014, 21:55:55
Ми ріжемо на горизонтально-фрезерному , тому потрібні фрези із спіральною нарізкою , якби не затиловка бічноі поверхі зубів , ми- б вже наробили тих фрез до курвоі мами :).
"Добре, iдемо далi…(c)"
Тодi потрiбно робити фрезу з мiнiмальним залишком дiaметра на "потилицi", робити вузькi канавки мiж кожним рядом рiжучоi кромки, так щоб при виходi однiеi кромки, iнша вже увiшла в канавки мiж зубами нарiза :gigi:емоi шестернi. Процедура залишаеться тiею самою, а iнструмeнт спрощуеться i точити його легше.  Треба пробувати, Сiрий… ;)
Поки- що сильно не приперло , є фрези з модулем 0,5 і діаметром 25 мм цього цілком достатньо для середніх монтувань , а ось для хомячка прийдеться щось чудити :)
Ледацюга(як я)...  треба Сталкера на экспирементальный подвиг кинуть… Серый, ау! Харе дрыхнуть, подключайся… :gigi:
А на "хомяка" взагалi нiфiга не потрiбно(як i сам "хомяк"). Бери helical tap(е любих розмiрiв) та рiж що потрiбно, все одно це забавки, робити тобi iх невигiдно, подивись сам - народу потрiбна наступна халява :shuffle: :rofl:
Доречi, такий мiтчик десь 3/8" e в Камiнського Сергiя, я йому колись посилав, вiн теж эксперментумав з малими колiща.
Aбо шукати щось на разок цього: http://m.ebay.com/itm/350712220337
Эд!
Та не спу я уже! :gigi:

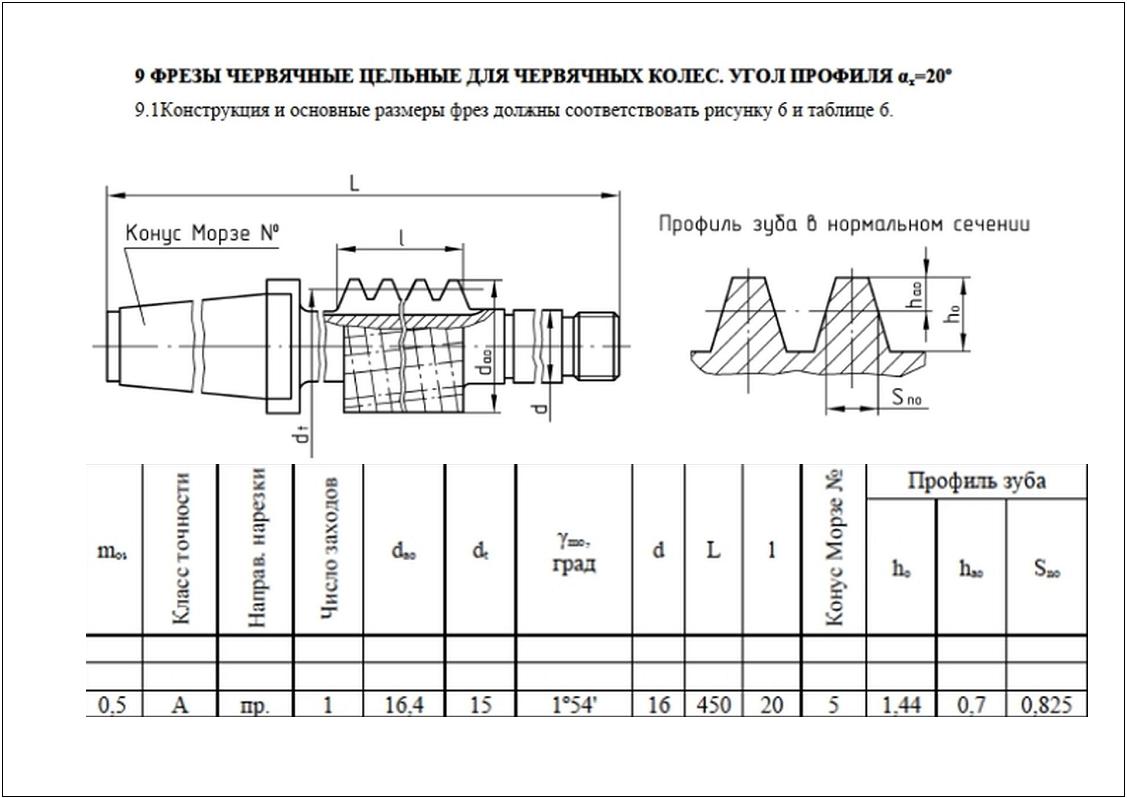

И фрезу сделал, и в базу внес, и чертеж есть (для будущего поколения) :lamer:
Правда одну пока, и денег только на одну хватило :pain:
Вот испытаю, и будет понятно - гуд, или "ГЭ"  :hz:
Все и так на "экспирементальном подвиге", и голом энтузиазме.
Я ведь тут один такой :invalid:, в Николаеве :facepalm:
Главное, что бы здоровья хватило! :sleepless: :)
А резать колеса метчиками! :facepalm:,  - ни когда не буду! :down:
Слава Україні! :up:
Пережили голодовку, переживем и изобилие!
Записаний
"... Яд, мудрецом тебе предложенный, прими,
    Из рук же дурака не принимай бальзама." (Омар Хайям)
Подякували

Stalker

  • Offline Offline
  • Повідомлень: 1610
  • Подяк: 317
  • Всю жизнь я пытаюсь сделать ЮЛУП АНВОГ ЗИ
Re: Черв"ячні пари для ЛА
« Відповідь #121 : 22 Жовтня 2014, 04:16:52 »
. - .
Все! Пора на работу собираться. :sleepless: :gigi:
Записаний
"... Яд, мудрецом тебе предложенный, прими,
    Из рук же дурака не принимай бальзама." (Омар Хайям)

Stalker

  • Offline Offline
  • Повідомлень: 1610
  • Подяк: 317
  • Всю жизнь я пытаюсь сделать ЮЛУП АНВОГ ЗИ
Re: Черв"ячні пари для ЛА
« Відповідь #122 : 23 Жовтня 2014, 03:41:56 »
. - .
Цитата: Diskus від 21 Жовтня 2014, 21:55:55
Ми ріжемо на горизонтально-фрезерному , тому потрібні фрези із спіральною нарізкою , якби не затиловка бічноі поверхі зубів , ми- б вже наробили тих фрез до курвоі мами :).
Мы тоже "ріжемо на горизонтально-фрезерному", и делаем "фрези із спіральною нарізкою".
"Затиловка бічноі поверхі зубів", делаем - обязательно! (согласно чертежу)
Если бы не отсутствие "быстрореза", (в частности Р18) "ми- б вже наробили тих фрез до курвоі мами" :gigi:
У нас каждое утро, "генералы" устраивают сходки, что бы - попи...ть о планах и раздолбать тех кто их не выполняет!,
и слово "тендер"!, звучит как - "люстрация", в их каждом удобном вопросе и ответе.
Проходя мимо, я буркнул что -  лучше бы делали инструмент малого диаметра, без здоровых конусов! - для экономии материала.
Пришлось как сталкеру из "ЗОНЫ"!, путать следы между станков - скрываясь от гневных снабженцев в лакированных туфлях :invalid:
Благо не захотели бежать по стружке, и - отстали!
Уходя от врагов, для себя сделал - вывод!
Следующая моя фреза, будет именно - такая!
P.S. Я не конструктор по режущему инструменту!
      Я просто - учусь. :shuffle:
Да простят меня Уважаемые модераторы за  flood и offtop :shuffle:
Вчера был мой - самый не любимый день! День общезаводского "страйка" - день зарплаты.
" ...Покрылись мхом штыки болты и сверла..."

Все толпились у банкомата, и работы - не было :(
Этот пост для Уважаемых коллег "MAKsutik" - а и "astrokor" - а.
Re: Черв"ячні пари для ЛА
« Ответ #96 : 20 Октябрь 2014, 10:36:40 »
Токарный станок был свободен, и я решил замутить - вот такой вариант "шпули" большого диаметра,
с большим количеством зубьев :gigi:
А дальше - полет мыслей! :)
No comments



« Останнє редагування: 23 Жовтня 2014, 04:10:45 від Stalker »
Записаний
"... Яд, мудрецом тебе предложенный, прими,
    Из рук же дурака не принимай бальзама." (Омар Хайям)

Stalker

  • Offline Offline
  • Повідомлень: 1610
  • Подяк: 317
  • Всю жизнь я пытаюсь сделать ЮЛУП АНВОГ ЗИ
Re: Черв"ячні пари для ЛА
« Відповідь #123 : 23 Жовтня 2014, 04:05:11 »
. - .
Цитата: Stalker від 22 Жовтня 2014, 04:16:52
Все! Пора на работу собираться. :sleepless: :gigi:
День общезаводского "страйка" - продолжается! :facepalm:
Записаний
"... Яд, мудрецом тебе предложенный, прими,
    Из рук же дурака не принимай бальзама." (Омар Хайям)

Edward

  • Offline Offline
  • Повідомлень: 3662
  • Подяк: 1988
  • Be free!
Re: Черв"ячні пари для ЛА
« Відповідь #124 : 23 Жовтня 2014, 06:46:43 »
. - .
"Не канонир, а можно сказать поэт…" :SLA:
Записаний
"Запалiть факела, все закiнчено…"(с)

MAKsutik

  • Offline Offline
  • Повідомлень: 4715
  • Подяк: 256
  • Ищи на третьей планете.
    • Project EQDrive
Re: Черв"ячні пари для ЛА
« Відповідь #125 : 23 Жовтня 2014, 07:57:31 »
. - .
Цитата: Stalker від 23 Жовтня 2014, 03:41:56
Этот пост для Уважаемых коллег "MAKsutik" - а и "astrokor" - а.
:rofl: Серега это дежавю  :bigidea:  :beer:
У меня была такая идея, но откинул ее, а сейчас вижу и метры железного дела к такому варианту пришли.
Остались у меня по такой конструкции вопросы на которые не ответил сам себе, позвоню тебе может просветишь.
Записаний


And_NDA

  • Offline Offline
  • Повідомлень: 2960
  • Подяк: 48
  • Bu benim kizim
Re: Черв"ячні пари для ЛА
« Відповідь #126 : 23 Жовтня 2014, 08:27:52 »
. - .
Цитата: Stalker від 23 Жовтня 2014, 03:41:56
А дальше - полет мыслей! :)
Только испытания в натуре покажут...  :hz: ... как оно будет держаться...  :hz:
Уже вижу следующий этап полета мыслей: берешь простую цилиндрическую пружину, наклеиваешь ее на цилиндр - и вуа-ля! - получаем червяк!  :fanat:
Записаний
Паук на доб 10", кучка искателей и экстендеров см. на Барахолке! , рефрактор Apogee 90 мм. на AZ-3-6, бинокли 7х35, 7х50.

ds40a

  • Offline Offline
  • Повідомлень: 2103
  • Подяк: 344
  • Дмитро Сорока. Слава Україні !
Re: Черв"ячні пари для ЛА
« Відповідь #127 : 23 Жовтня 2014, 10:09:41 »
. - .


на клудях читал, что свободно висящие части ремня - зло (в смысле ошибок трекинга), поэтому такие части надо минимизировать.

Схематично - так


Но если искать альтернативу ЧП, то я бы прислушался к советам людей "бывалых". Например к создателю фокусера Клемента
Записаний

AndrewP

  • Offline Offline
  • Повідомлень: 3222
  • Подяк: 414
  • Андрій, Дніпро
Re: Черв"ячні пари для ЛА
« Відповідь #128 : 23 Жовтня 2014, 10:40:08 »
. - .
Очень даже интересно! Так как отрезного ремня можно купить хоть метров 20. У меня такой вопрос, а вот такой "вывернутый" ремень сохранит шаг?  :hz:
Записаний
In theory, theory and practice are the same. In practice, they are not. :)

MAKsutik

  • Offline Offline
  • Повідомлень: 4715
  • Подяк: 256
  • Ищи на третьей планете.
    • Project EQDrive
Re: Черв"ячні пари для ЛА
« Відповідь #129 : 23 Жовтня 2014, 10:50:57 »
. - .
Цитата: AndrewP від 23 Жовтня 2014, 10:40:08
Очень даже интересно! Так как отрезного ремня можно купить хоть метров 20. У меня такой вопрос, а вот такой "вывернутый" ремень сохранит шаг?  :hz:

 :rofl:

Цитата: MAKsutik від 23 Жовтня 2014, 07:57:31
Остались у меня по такой конструкции вопросы на которые не ответил сам себе, позвоню тебе может просветишь.
Конечно нет, и вот как быть? Быть или не быть!   ;D
Записаний


AndrewP

  • Offline Offline
  • Повідомлень: 3222
  • Подяк: 414
  • Андрій, Дніпро
Re: Черв"ячні пари для ЛА
« Відповідь #130 : 23 Жовтня 2014, 10:57:02 »
. - .
Ото ж бо й воно  :spy:
Записаний
In theory, theory and practice are the same. In practice, they are not. :)

Kalbasnik

  • Offline Offline
  • Повідомлень: 575
  • Подяк: 118
  • Dreamer, Simferopol, R7KCY
    • Прогулки по звездам
Re: Черв"ячні пари для ЛА
« Відповідь #131 : 23 Жовтня 2014, 11:29:32 »
. - .
Вывернутый люфлить будет ибо модуль изменится :hz:
Надо будет точить под него эксклюзивные ролики.
А вот последняя картинка очень даже интересная.
Записаний
YouTube, EQ-Drive SL+, EQ-6 Pro, GSO 250/4, MPCC III, Canon 600D, SW 804, QHY 5II, Celestron UpClose 10x50х6,8°монтировку ИПГ

And_NDA

  • Offline Offline
  • Повідомлень: 2960
  • Подяк: 48
  • Bu benim kizim
Re: Черв"ячні пари для ЛА
« Відповідь #132 : 23 Жовтня 2014, 11:47:28 »
. - .
Кстати о редукторах! Я вот сам только нашел!
Идем сюда - https://sdp-si.com/eStore/Catalog - и ищем в разделах "Speed Reducers" там есть червячные и планетарные с порядочными соотношениями!
Если в "Полезных ссылках" нет, то надо туда закинуть...
Записаний
Паук на доб 10", кучка искателей и экстендеров см. на Барахолке! , рефрактор Apogee 90 мм. на AZ-3-6, бинокли 7х35, 7х50.

tallman_ua

  • Клуб Астрополіс
  • Offline Offline
  • Повідомлень: 116
  • Подяк: 88
  • Александр
Re: Черв"ячні пари для ЛА
« Відповідь #133 : 23 Жовтня 2014, 13:50:20 »
. - .
Можно использовать такой способ для уменьшения влияния периодики червячной пары. ЧП ставится предпоследним звеном. Добавляется еще звено с большим передаточным отношением, например 1:10. Это звено легко изготовить при наличии токарного станка.
На ось червячного колеса ставится небольшая ведущая шестерня, сделал ее с помощью накатки и прикалил. В моем случае диаметром примерно 30 мм. С ее помощью накатал колесо диаметром 300 мм, которое крепится на ось RA. Сама по себе червячная пара давала периодическую ошибку +-50", после добавления такого звена ошибка стала +-5", что вполне достаточно для визуала. Даже пробовал снимать с фокусным в 1 метр. К такому решению пришел после неудачных попыток использовать гладкие фрикционные пары и попыток сделать с достаточной точностью червяк на раздолбанных токарных станках. Если будет интересно, могу покопаться и выложить фото монтировки.
Записаний
Ньютон 200/1120, переделанная ЗРТ-457, БШР, Canon 350D, Philips 900, ASI120MM, ATIK-314L, HEQ5pro

ds40a

  • Offline Offline
  • Повідомлень: 2103
  • Подяк: 344
  • Дмитро Сорока. Слава Україні !
Re: Черв"ячні пари для ЛА
« Відповідь #134 : 23 Жовтня 2014, 13:53:54 »
. - .
Цитата: tallman_ua від 23 Жовтня 2014, 13:50:20
... Если будет интересно, могу покопаться и выложить фото монтировки.

как это может быть не интересным? Выкладывайте обязательно, только создайте новую тему.
Записаний

Stalker

  • Offline Offline
  • Повідомлень: 1610
  • Подяк: 317
  • Всю жизнь я пытаюсь сделать ЮЛУП АНВОГ ЗИ
Re: Черв"ячні пари для ЛА
« Відповідь #135 : 24 Жовтня 2014, 04:58:56 »
. - .
Цитата: Edward від 23 Жовтня 2014, 06:46:43
"Не канонир, а можно сказать поэт…" :SLA:
Эд, меня зовут не Огл, и я не дьявол! ;D
Записаний
"... Яд, мудрецом тебе предложенный, прими,
    Из рук же дурака не принимай бальзама." (Омар Хайям)

Edward

  • Offline Offline
  • Повідомлень: 3662
  • Подяк: 1988
  • Be free!
Re: Черв"ячні пари для ЛА
« Відповідь #136 : 24 Жовтня 2014, 05:03:58 »
. - .
Огл! Нэд Огл! Помните я вам о нем рассказывал… :gigi: :super:
ПМ. А вообще, нарезку надо шлифовать… Чи менi повилазило?
Записаний
"Запалiть факела, все закiнчено…"(с)

Stalker

  • Offline Offline
  • Повідомлень: 1610
  • Подяк: 317
  • Всю жизнь я пытаюсь сделать ЮЛУП АНВОГ ЗИ
Re: Черв"ячні пари для ЛА
« Відповідь #137 : 24 Жовтня 2014, 05:10:42 »
. - .
Цитата: MAKsutik від 23 Жовтня 2014, 07:57:31
Цитата: Stalker від 23 Жовтня 2014, 03:41:56
Этот пост для Уважаемых коллег "MAKsutik" - а и "astrokor" - а.
:rofl: Серега это дежавю  :bigidea:  :beer:
У меня была такая идея, но откинул ее, а сейчас вижу и метры железного дела к такому варианту пришли.
Остались у меня по такой конструкции вопросы на которые не ответил сам себе, позвоню тебе может просветишь.
Юрчик!
Думаю это моя вина!, и все ниже сказанное и показанное -  Уважаемыми оппонентами, нужно выделить
в отдельную, созданную ТЕМУ!  :gigi:
Думаю Diskus будет не доволен! :clever:
Еще и шашкой - рубанет! :facepalm: :)
Записаний
"... Яд, мудрецом тебе предложенный, прими,
    Из рук же дурака не принимай бальзама." (Омар Хайям)

Stalker

  • Offline Offline
  • Повідомлень: 1610
  • Подяк: 317
  • Всю жизнь я пытаюсь сделать ЮЛУП АНВОГ ЗИ
Re: Черв"ячні пари для ЛА
« Відповідь #138 : 24 Жовтня 2014, 05:19:15 »
. - .
Цитата: Edward від 24 Жовтня 2014, 05:03:58
Огл! Нэд Огл! Помните я вам о нем рассказывал… :gigi: :super:
ПМ. А вообще, нарезку надо шлифовать… Чи менi повилазило?
Я ни чего не скрываю! :)
Народ должен знать - все!
Извини, вечером - отзовусь!
Опять надо бежать на " панщину " :invalid:
Записаний
"... Яд, мудрецом тебе предложенный, прими,
    Из рук же дурака не принимай бальзама." (Омар Хайям)

Stalker

  • Offline Offline
  • Повідомлень: 1610
  • Подяк: 317
  • Всю жизнь я пытаюсь сделать ЮЛУП АНВОГ ЗИ
Re: Черв"ячні пари для ЛА
« Відповідь #139 : 24 Жовтня 2014, 22:51:16 »
. - .
Цитата: Edward від 24 Жовтня 2014, 05:03:58
Огл! Нэд Огл! Помните я вам о нем рассказывал… :gigi: :super:
ПМ. А вообще, нарезку надо шлифовать… Чи менi повилазило?
Конечно надо!
Сегодня проверял, все на месте. :)
Кроме двух зубов! :hz:
Бракоделы - хреновы!
Эх! Мне бы "USB - шный" микроскопчик, с камерой! (от дядюшки Ляо) :)
А так, приходится мобилкой клацать. :facepalm:
Думаю и так грызть будет.
Записаний
"... Яд, мудрецом тебе предложенный, прими,
    Из рук же дурака не принимай бальзама." (Омар Хайям)
Подякували
