Схоже на оправку під ельборові різці (насадки).

[Naboka Igor]

Схоже на оправку під ельборові різці (насадки).

Ледве. Ельбор і алмаз в державках підпружнівають, інакше вони такого наточать. Реально, всi приспособи краще вставляти в різцетримач, якщо він тільки в мотлох не вбитий.

[SIDEROCRATOR]

Ану тукарі 7 розряду розгадайте що воно таке за девайс?
Таке мені ще не попадалось.
Похоже то якась приспособа для розточки

може і для розточки, але якого в морзе? Напевно для верстата без каретки з одним регулювальним болтом и бабкою.

При тому що воно ще й в третім конусі.

[Naboka Igor]

Ось, ще одна цікава деталюшка зроблена. По осі Х товщина 6мм, по У спадом від 6 до 2, з обох сторін. Поки це заготовка. Зроблю те, що лінь для Міда і Селестрона. Далі буде.

Так, отвір там теж кривий, верстат в рознос пішов

Подякували

1 :Серега

[Игорь Александрович]

Чашка Полтавська, фракція 100/80.

Ігор а як показала себе ця чашка? Є якісь зауваження?
В мене двигуни вже підготовлені, залишилась справа за абразивом.
Стоїть вибір між фракцією 100/80 та 125/100
Та з приводу зв'язки теж питання, як себе веде бакелітова?

[Naboka Igor]

Полтавські чашки добрі, це не китай до 70% алмазу. По металообробці краще бакелітова, по склу на металевій. 125/100 грубіша, але я вважаю, що дерти краще на камені, берегти алмаз. 100/80 добре і по ножицям, ножам, свердлам. Більш дрібні, доводочні, але дуже повільні.
На другому моторі колір кришки невірний

Подякували

1 :Игорь Александрович

[Игорь Александрович]

Полтавські чашки добрі, це не китай до 70% алмазу. По металообробці краще бакелітова, по склу на металевій.
На другому моторі колір кришки невірний

Ясно, дякую Отже 100/80.
Кольори такі бо тестував старі фарби, які роками стояли без діла
Ще два мотори залишилось на 2.2kW і на 5.0kW

[Naboka Igor]

Та ще, в догонку. Обов'язково робіть похилий столик. Як показала практика, дуже зручна штука. Конструкцію копіювати не обов'язково, головне, для її перебудови мінімум дурних рухів з ключами, інакше швидко набридне. А іноді потрібно швидко. І це зручно.
У токаря над верстатом має висіти два плакати. Перший - бережи матеріал, другий - не мотай лічильник даремно. Для алмазу 500-600W з головою, та й точило під шкільний протягне.

[Игорь Александрович]

Та ще, в догонку. Обов'язково робіть похилий столик. Як показала практика, дуже зручна штука. Конструкцію копіювати не обов'язково
У токаря над верстатом має висіти два плакати. Перший - бережи матеріал, другий - не мотай лічильник даремно. Для алмазу 500-600W з головою, та й точило під шкільний протягне.

Регулюєму опору вже почав робити, поки на стадії порізки і зварювання. Потім як все зроблю і протестую, поділюсь результатами
Ці два двигуни ідуть на 220V, по 0,25kW кожний, та по 2,5А. (так на них написано).
 Мені вони, та ще два потужні достались даром, та стан був такий що краще не показувати.
 Мазут в перемішку з пилом, павутиною і якимось цементом поверх сипучого шару корозії. Благо що робочі. Довелось розбирати, чистити, все перевіряти.
А більш потужні мабуть згодом продам? Та до людей вони мають потрапити в такому стані, в якому я сам би їх купив.

Подякували

1 :Naboka Igor

[Серега]

Ось, ще одна цікава деталюшка зроблена. По осі Х товщина 6мм, по У спадом від 6 до 2, з обох сторін. Поки це заготовка. Зроблю те, що лінь для Міда і Селестрона. Далі буде.

Так, отвір там теж кривий, верстат в рознос пішов

ото правильна деталька, я здогадався що то буде фрезерування потім, чи як?

[Naboka Igor]

Ось, ще одна цікава деталюшка зроблена. По осі Х товщина 6мм, по У спадом від 6 до 2, з обох сторін. Поки це заготовка. Зроблю те, що лінь для Міда і Селестрона. Далі буде.

Так, отвір там теж кривий, верстат в рознос пішов

ото правильна деталька, я здогадався що то буде фрезерування потім, чи як?

Потім вже в минулому. Працює і дуже файно. Вниз - вгору, входить і виходить, чудово виходить.

Подякували

4 :Edward, Pyroman, Игорь Александрович, Серега

[Edward]

"Я так и знал!"©

Подякували

1 :Naboka Igor

[Naboka Igor]

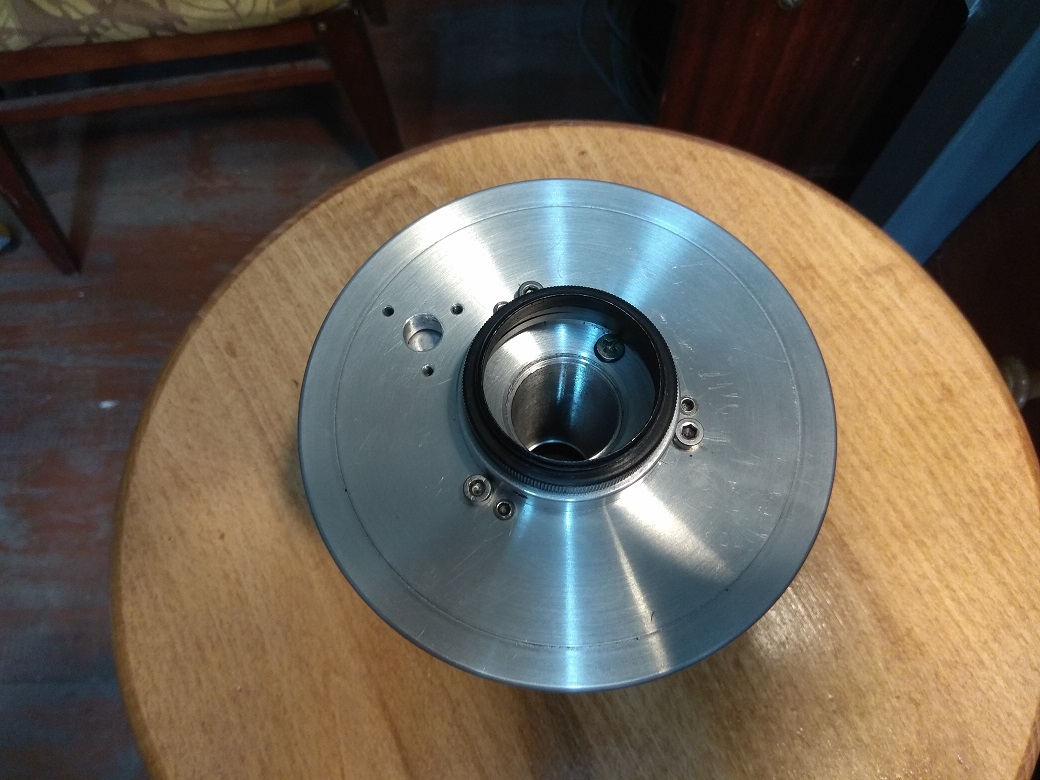

Загальний план. І нове юстування з гвинтом від дурня. Хто зна, як воно там з віком...

Подякували

3 :Edward, Pyroman, AR81

[Naboka Igor]

"Я так и знал!"©

Я твою конструкцію трохи змінив, але важіль, який снився більше 25 років поставив. Тому, що все, що заважає спокійно жити потрібно втілити і заспокоїтися.

Подякували

1 :Edward

[Edward]

Це точно! Нема нiчого гiршого нiж незакiнченi справи...
Серйозне тренування перед 150...
ех....як тебе зараз не вистачае...

[Naboka Igor]

Це точно! Нема нiчого гiршого нiж незакiнченi справи...
Серйозне тренування перед 150...
ех....як тебе зараз не вистачае...

Дуже задоволений верстатом! Як я без нього раніше. Для таких робіт і душі, це практично ідеальний верстат. Будь-яка примха ... і навіть фактично без креслень, з паші. На столі тільки наскальний малюнок з робочими відрізками. А в голові все інше.
По 150, принцип той-же з невеликими змінами, але я там хочу трохи додати смачненького.
Зараз ... це вже в бій ідуть старики ... згнітивши суглобами
Щодо примх. Накаточка прийшла, по швидкому перевірив, особливо не виставляючи перпендикулярність, катає по дюралькi без проблем. Правда пряма з кроком 0.6, ще 1мм прикупити потрібно

Подякували

3 :Игорь Александрович, Pyroman, zemir

[zemir]

Можливо трохи не по темі, але не хотів створювати окрему. Прийняв участь у екскурсії на одному з машинобудівних підприємств Хмельницького. Змішані відчуття, з одного боку дуже цікаво, масштабно, величезні верстати. З іншого - надписи на станках "виведений з експлуатації" зустрічається занадто часто, з 5500 працівників працює біля150. Декілька фото цікавих верстатів.

[zemir]

...

Подякували

1 :Игорь Александрович

[zemir]

...

[zemir]

...
