Автор Тема: Maksutov–Cassegrain 152/12  (Прочитано 8202 раз)

0 Користувачів і 2 Гостей дивляться цю тему.

Naboka Igor

  • Offline Offline
  • Повідомлень: 8775
  • Подяк: 3880
    • Победитель конкурса "Лучшее астрофото" 2016 года
Maksutov–Cassegrain 152/12
« : 05 Квітня 2020, 22:06:57 »
. - .
Проект Sky Мак .
Цель: Постройка транспортабельного телескопа, визуал+фото, с некоторой модернизацией механической части.
Проект разделен на три части:
1. Труба (ОТА).
2. Монтировка, пока временная, далее новая самодельная.
3. Транспортировочный ящик с автономным источником питания (на одну ночь) и компьютером управления.

В данной 1 части, труба (ОТА). Световой 152мм, относительное 12+, с учетом "разгона" увеличения последнего отрезка, до 13.
Оптика совместно:
 Эдуард Тригубов - аберрационный расчет, конструктивные параметры системы, с четырьмя радиусами, т.е. отдельным вторичным зеркалом.
 Изготовление, контроль, совместно с Сергеем Каминским. Данный комплект доводил сам, с принципа - "сапожник в сапогах" :), окончательный контроль в автоколлимации с плоскостью, смотрели вместе. Готовый комплект "валялся" почти 20 лет, а это нехорошо
Просветление мениска многослойное.
Что хотелось сделать:
1. Безлюфтовую фокусировку главным зеркалом, выполнено.
2. Внутреннюю систему термостабилизации трубы, выполнено.
3. Подогрев мениска исключающий выпадения росы, выполнено.
4. Мотофокус, в процессе.
5. Система влагопоглощения силикагелевыми патронами, в процессе.
6. Замена адаптеров фокусировочного узла на самодельные, в процессе.
Зеркала с механизмами юстировки, есть.
Некоторые моменты изготовления механики, в этой теме
Скрытый текст
http://www.astroclub.kiev.ua/forum/index.php?topic=41935.msg601970#msg601970
. Алексей, спасибо тебе за грунт :beer:
Телескоп является прототипом, для изучения эффективности внутренней системы термостабилизации, как до, так и во время наблюдений. В положительном варианте, подойдет к любому закрытому катадиоптрику.
Вес трубы в сборе 6,2кг.






« Останнє редагування: 05 Квітня 2020, 23:19:34 від Naboka Igor »
Записаний
Hand Made: Обсерватория. Sky Stalker - Ньютон 406/4,7.
Sky Мак - Maksutov–Cassegrain 152/12.

Naboka Igor

  • Offline Offline
  • Повідомлень: 8775
  • Подяк: 3880
    • Победитель конкурса "Лучшее астрофото" 2016 года
Re: Maksutov–Cassegrain 152/12
« Відповідь #1 : 05 Квітня 2020, 22:08:24 »
. - .
Пару видов на оправу с мениском.
Записаний
Hand Made: Обсерватория. Sky Stalker - Ньютон 406/4,7.
Sky Мак - Maksutov–Cassegrain 152/12.

Naboka Igor

  • Offline Offline
  • Повідомлень: 8775
  • Подяк: 3880
    • Победитель конкурса "Лучшее астрофото" 2016 года
Re: Maksutov–Cassegrain 152/12
« Відповідь #2 : 05 Квітня 2020, 22:12:23 »
. - .
А на этом фото хорошо видно, как блестит контурная непросветленная часть мениска, которая не попадает в световую апертуру. Т.е. МС работает неплохо.
Записаний
Hand Made: Обсерватория. Sky Stalker - Ньютон 406/4,7.
Sky Мак - Maksutov–Cassegrain 152/12.

Игорь Александрович

  • Offline Offline
  • Повідомлень: 785
  • Подяк: 302
Re: Maksutov–Cassegrain 152/12
« Відповідь #3 : 05 Квітня 2020, 22:13:30 »
. - .
Цитата: Naboka Igor від 05 Квітня 2020, 22:08:24
Пару видов на оправу с мениском.
Круто  :up:  Фабричный уровень! Нам есть на кого ровняться  ;)
Записаний
Атомы = Вселенные

Naboka Igor

  • Offline Offline
  • Повідомлень: 8775
  • Подяк: 3880
    • Победитель конкурса "Лучшее астрофото" 2016 года
Re: Maksutov–Cassegrain 152/12
« Відповідь #4 : 05 Квітня 2020, 22:14:21 »
. - .
Механизм фокусировки главным зеркалом.
Записаний
Hand Made: Обсерватория. Sky Stalker - Ньютон 406/4,7.
Sky Мак - Maksutov–Cassegrain 152/12.

Naboka Igor

  • Offline Offline
  • Повідомлень: 8775
  • Подяк: 3880
    • Победитель конкурса "Лучшее астрофото" 2016 года
Re: Maksutov–Cassegrain 152/12
« Відповідь #5 : 05 Квітня 2020, 22:22:14 »
. - .

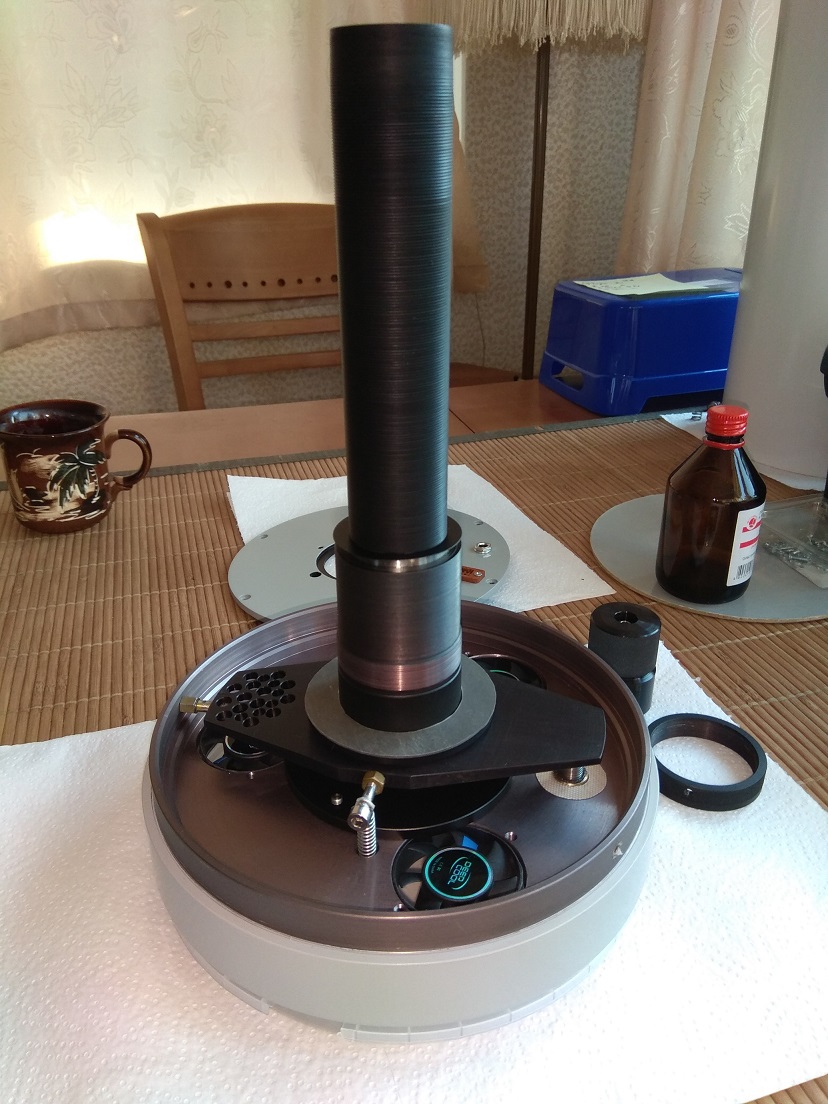

Внутренняя система термостабилизации телескопа.
Т.к. внутри суслика нет, дышать некому ;) воздух гоняется внутри трубы. Всасывание вокруг гз, вплотную к холодной алюминиевой трубе с выхлопом через отсекатель паразиток (морковку) в направлении на вторичное зеркало, на сдув "сопли"сори.. Будет две скорости потока, предварительного термостаба и спокойный, для наблюдений.
Записаний
Hand Made: Обсерватория. Sky Stalker - Ньютон 406/4,7.
Sky Мак - Maksutov–Cassegrain 152/12.

Naboka Igor

  • Offline Offline
  • Повідомлень: 8775
  • Подяк: 3880
    • Победитель конкурса "Лучшее астрофото" 2016 года
Re: Maksutov–Cassegrain 152/12
« Відповідь #6 : 05 Квітня 2020, 22:27:10 »
. - .
Устройство подогрева мениска. Нихромовая проволока 0,2мм, длина 1200-1250мм на 12V. Кембрик стеклопластиковое волокно. Проверено практикой, работает отлично, противоросник не нужен.
Записаний
Hand Made: Обсерватория. Sky Stalker - Ньютон 406/4,7.
Sky Мак - Maksutov–Cassegrain 152/12.

Naboka Igor

  • Offline Offline
  • Повідомлень: 8775
  • Подяк: 3880
    • Победитель конкурса "Лучшее астрофото" 2016 года
Re: Maksutov–Cassegrain 152/12
« Відповідь #7 : 05 Квітня 2020, 22:45:55 »
. - .
Пара видов оправы гз. На фото геликоидный переходник с возможностью позиционирования и изменения выноса в случае необходимости. Хотя, фокусировка гз позволяет обходится и без него, т.к. достаточна, как под диагональ, так и просто окуляр.
Разъемы - многокомпонентный: Термостаб под разные скорости, подогрев мениска и выход на фокусер +-, или просто 12V, пока еще не решил. Все  элементы управление будут внешние.
Два отверстия возле ручки фокусировки, место крепления мотофокуса (в работе).
« Останнє редагування: 12 Червня 2021, 21:32:26 від Naboka Igor »
Записаний
Hand Made: Обсерватория. Sky Stalker - Ньютон 406/4,7.
Sky Мак - Maksutov–Cassegrain 152/12.

Игорь Александрович

  • Offline Offline
  • Повідомлень: 785
  • Подяк: 302
Re: Maksutov–Cassegrain 152/12
« Відповідь #8 : 05 Квітня 2020, 22:46:23 »
. - .
Цитата: Naboka Igor від 05 Квітня 2020, 22:06:57

3. Подогрев мениска исключающий выпадения росы, выполнено.
А это как-то может изменить расчётные параметры оптической схемы? Из-за КТР ?  ::)
Записаний
Атомы = Вселенные

Naboka Igor

  • Offline Offline
  • Повідомлень: 8775
  • Подяк: 3880
    • Победитель конкурса "Лучшее астрофото" 2016 года
Re: Maksutov–Cassegrain 152/12
« Відповідь #9 : 05 Квітня 2020, 22:58:00 »
. - .
Цитата: Игорь Александрович від 05 Квітня 2020, 22:46:23
Цитата: Naboka Igor від 05 Квітня 2020, 22:06:57

3. Подогрев мениска исключающий выпадения росы, выполнено.
А это как-то может изменить расчётные параметры оптической схемы? Из-за КТР ?  ::)
Нет не может. Когда в моем ньютончике работает подогрев гз и вторичного одновременно, придраться к качеству нужно еще постараться. Ну и понятно, что мощность подбирал, небольшой перепад в+ температуры ничего плохого не сделает, но даст возможность наблюдать дальше, без проблем.
Записаний
Hand Made: Обсерватория. Sky Stalker - Ньютон 406/4,7.
Sky Мак - Maksutov–Cassegrain 152/12.

Jacques

  • Offline Offline
  • Повідомлень: 261
  • Подяк: 435
Re: Maksutov–Cassegrain 152/12
« Відповідь #10 : 05 Квітня 2020, 23:03:05 »
. - .
Золотые руки , преклоняюсь! Судя по габаритам и светосиле 12 это система МК-I (R2=R4).Могу ошибаться. Неполных 4 вт. для обогрева  достаточно ? ( Для гриля маловато  будет :gigi:) Наглядный пример перфекционизма - от стекла до крепежа. Вопрос по ваттам закрыт.
« Останнє редагування: 05 Квітня 2020, 23:19:39 від Jacques »
Записаний

Naboka Igor

  • Offline Offline
  • Повідомлень: 8775
  • Подяк: 3880
    • Победитель конкурса "Лучшее астрофото" 2016 года
Re: Maksutov–Cassegrain 152/12
« Відповідь #11 : 05 Квітня 2020, 23:07:02 »
. - .
Разгрузка, подпружинивание вторичного зеркала. Использовался синтепон  и тонкая резина. Заметил с практики, что утепленное с тыла зеркало гораздо реже покрывается росой.
Записаний
Hand Made: Обсерватория. Sky Stalker - Ньютон 406/4,7.
Sky Мак - Maksutov–Cassegrain 152/12.
Подякували

Naboka Igor

  • Offline Offline
  • Повідомлень: 8775
  • Подяк: 3880
    • Победитель конкурса "Лучшее астрофото" 2016 года
Re: Maksutov–Cassegrain 152/12
« Відповідь #12 : 05 Квітня 2020, 23:15:36 »
. - .
Цитата: Jacques від 05 Квітня 2020, 23:03:05
Золотые руки , преклоняюсь! Судя по габаритам и светосиле 12 это система МК-I (R2=R3).Могу ошибаться. Неполных 4 вт. для обогрева  достаточно ? ( Для гриля маловато  будет :gigi:) Наглядный пример перфекционизма - от стекла до крепежа. Вопрос по ваттам закрыт.
Это не перфекционизм, это хобби ;) Жаль, что очень скромная база и приходится по факту часто работать почти с мусором.
И не МК-1, оптически, этот Максутов полный аналог ТЕС.
« Останнє редагування: 05 Квітня 2020, 23:21:14 від Naboka Igor »
Записаний
Hand Made: Обсерватория. Sky Stalker - Ньютон 406/4,7.
Sky Мак - Maksutov–Cassegrain 152/12.

UT4UUB

  • Offline Offline
  • Повідомлень: 156
  • Подяк: 42
  • Вечный новичок.
Re: Maksutov–Cassegrain 152/12
« Відповідь #13 : 05 Квітня 2020, 23:20:41 »
. - .
Я не знаю, какая это схема, я знаю только то, что это просто очешуеть как круто.
Если это сделано из мусора.. Жую очередную шляпу, аплодируя стоя.
Записаний
Focal 15-60x60, Tasco 12x25/2, Optus 76-700 в процессе докомплектации.

Jacques

  • Offline Offline
  • Повідомлень: 261
  • Подяк: 435
Re: Maksutov–Cassegrain 152/12
« Відповідь #14 : 05 Квітня 2020, 23:23:10 »
. - .
МК I имеется в виду Максутов- Кассегрен I.
Записаний

Naboka Igor

  • Offline Offline
  • Повідомлень: 8775
  • Подяк: 3880
    • Победитель конкурса "Лучшее астрофото" 2016 года
Re: Maksutov–Cassegrain 152/12
« Відповідь #15 : 05 Квітня 2020, 23:24:27 »
. - .
Цитата: Jacques від 05 Квітня 2020, 23:23:10
МК I имеется в виду Максутов- Кассегрен I.
:hz:
Записаний
Hand Made: Обсерватория. Sky Stalker - Ньютон 406/4,7.
Sky Мак - Maksutov–Cassegrain 152/12.

clavutich

  • Offline Offline
  • Повідомлень: 2739
  • Подяк: 7440
  • Ярослав
    • Победитель конкурса "Лучшее астрофото" 2016 года
Re: Maksutov–Cassegrain 152/12
« Відповідь #16 : 05 Квітня 2020, 23:35:55 »
. - .
Виконання як завжди  :up:
Яке екранування?
Записаний
Слава Україні!

Naboka Igor

  • Offline Offline
  • Повідомлень: 8775
  • Подяк: 3880
    • Победитель конкурса "Лучшее астрофото" 2016 года
Re: Maksutov–Cassegrain 152/12
« Відповідь #17 : 05 Квітня 2020, 23:50:35 »
. - .
Цитата: clavutich від 05 Квітня 2020, 23:35:55
Виконання як завжди  :up:
Яке екранування?
Дякую! Але, не зовсім як завжди, дав він мені перцю. ;D
Всі елементи по всьому телескопу до 1/3 по діаметру.
« Останнє редагування: 06 Квітня 2020, 00:10:08 від Naboka Igor »
Записаний
Hand Made: Обсерватория. Sky Stalker - Ньютон 406/4,7.
Sky Мак - Maksutov–Cassegrain 152/12.

Naboka Igor

  • Offline Offline
  • Повідомлень: 8775
  • Подяк: 3880
    • Победитель конкурса "Лучшее астрофото" 2016 года
Re: Maksutov–Cassegrain 152/12
« Відповідь #18 : 06 Квітня 2020, 00:02:02 »
. - .
Да, стекло давальческое было, и почему не уехало? Скол помешал. Сорвало с шпинделя. Это ответ на вопрос, что делать со сколом и куда бежать. Да не нужно никуда бежать, руки есть, а остальное решаемо. Вернее там и второй есть...поменьше, но суслика то в готовом изделии не видно, но он оказывается там есть, хотя и не дышит :gigi:


Записаний
Hand Made: Обсерватория. Sky Stalker - Ньютон 406/4,7.
Sky Мак - Maksutov–Cassegrain 152/12.

Edward

  • Offline Offline
  • Повідомлень: 3662
  • Подяк: 1989
  • Be free!
Re: Maksutov–Cassegrain 152/12
« Відповідь #19 : 06 Квітня 2020, 06:09:27 »
. - .
Цитата: Jacques від 05 Квітня 2020, 23:03:05
Золотые руки , преклоняюсь! Судя по габаритам и светосиле 12 это система МК-I (R2=R4).Могу ошибаться. Неполных 4 вт. для обогрева  достаточно ? ( Для гриля маловато  будет :gigi:) Наглядный пример перфекционизма - от стекла до крепежа. Вопрос по ваттам закрыт.
R2 не равно R4, по Максутову это т.н. "кассегрен II". Найду выложу расчет.
